上欧阀门Q41F美标法兰球阀产品展示图片
| 产品名称： | Q41F球阀 | 产品型号： | Q41F-16P | | 驱动方式： | 手动、气动、电动、波动 | 连接形式： | 法兰 | | 结构形式： | 浮动球球阀 | 密封结构： | 聚四氟乙烯等 | | 压力范围： | 1.6-10MPa | 公称通径： | DN15-DN250 | | 常用材质： | WCB、304、316 | 技术咨询： | 021-31007323 |
一、Q41F球阀产品特征： 1.适用介质：水、气、油品、天然气和酸碳腐蚀性介质 2.适用温度：-196-350℃ 3.驱动方式：手动、气动、电动、波动等 4.公称通径：DN15-250mm 1/2″-10″ 二、Q41F球阀主要零件及材质：
序号NO. | 零件名称 | 材质 | GB | ASTM | 1 | 阀体 | WCB | A216-WCB | 2 | 密封圈 | PTFE | PTFE | 3 | 球体 | 1Cr18Ni9Ti | SS304 | 4 | 螺母 | 35 | A194-2H | 5 | 螺柱 | 35CrMoA | A193-B7 | 6 | 石体 | WCB | A216-WCB | 7 | 垫片 | 柔性石墨+不锈钢 | B12.10-304/F.G | 8 | 填料 | PTFE | PTFE | 9 | 填料压盖 | WCB | A216-WCB | 0 | 定位片 | 25 | A105 | 11 | 挡圈 | 65Mn | AISI 1066 | 12 | 手柄 | K33 | A47-667 Gr.32510 | 13 | 阀杆 | 1Cr33 | A276-410 | 14 | 螺钉 | 35 | A193-B7 | 15 | 止推垫片 | PTFE | PTFE |
三、Q41F球阀技术规范：
设计依据 | 国标系列 | 美标系列 | 设计标准 | GB/T12237 | AP16D | ANSI B16.34 | 法兰连接结构长度 | GB/T12221 | AP16D | ANSI B16.10 | 结构长度（焊接） | GB/T15188.1 | AP16D | ANSI B16.10 | 连接法兰 | GB/T9113
JB/T79
Hg20592 | ANSI B16.5、B16.47 | 对焊端 | GB/T12224 | ASNI B16.25 | 试验和检验 | GB/T9092 | AP16D | AP1598 |
四、Q41F球阀试验压力：
压力等级 | 试验压力（MPa） | 公称压力（PN） | 磅级（Class） | 壳体试验 | 密封试验 | 1.0 | - | 1.5 | 1.1 | 1.6 | - | 2.5 | 1.76 | 2.5 | - | 3.8 | 2.75 | 4.0 | - | 6.0 | 4.4 | 6.4 | - | 9.6 | 7.04 | - | 150 | 3.0 | 2.2 | - | 300 | 7.6 | 5.6 | - | 600 | 15.0 | 11.0 | - | 10K | 2.4 | 1.5 | - | 20K | 5.8 | 4.0 |

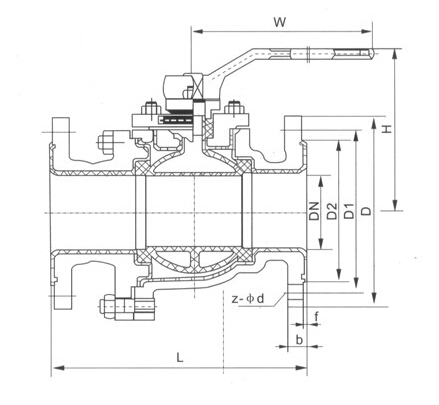

五、Q41F球阀产品结构图：
六、Q41F球阀PN1.6MPa连接尺寸及重量：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | H | 59 | 63 | 75 | 85 | 95 | 107 | 140 | 152 | 178 | 252 | 272 | 342 | W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 | Wt（㎏） | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
七、Q41F球阀PN2.5MPa连接尺寸：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 320 | 400 | 400 | 550 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1100 | 1100 | 1500 | 1500 | Wt(Kg) | - | - | - | - | - | - | - | - | - | - | - | - |
八、Q41F球阀PN4.0MP连接尺寸：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 130 | 140 | 150 | 180 | 200 | 220 | 250 | 280 | 320 | 400 | 400 | 550 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 342 | 345 | W | 130 | 130 | 160 | 230 | 230 | 400, | 400 | 700 | 1000 | 1100 | 1500 | 1800 | Wt(Kg) | - | - | - | - | - | - | - | - | - | - | - | - |
九、Q41F球阀PN6.4MPa连接尺寸：
公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 408 | 559 | 660 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 | Wt(Kg) | - | - | - | - | - | - | - | - | - | - | - | - |
十、Q41F球阀PN10.0MPa连接尺寸： 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | L | 165 | 190 | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | H | 59 | 63 | 75 | 97 | 107 | 142 | 152 | 178 | 252 | 272 | 305 | 398 | W | 130 | 130 | 160 | 230 | 230 | 400 | 400 | 700 | 1000 | 1100 | 1500 | 1800 | Wt(Kg) |
|
|
|
|
|
|
|
|
|
|
|
|
|
