Yx741X-(10/16/25)-可调式减压阀稳压阀

隔膜可调式减压稳压阀是安装于高层建筑给排水系统管道上，将进口压力臧至某一需要的出口压力的特种阀门。YX741X隔膜式可调减压阀依靠本身能量使出口压力保持稳定在设定值，即出口压力不因进口压力及流量的变化而变化并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作灵敏，使用寿命长。

产品说明书下载点击获取产品安装图纸

上一个：[ F745X-(10/16)水力（遥控）浮球阀 ] 下一个：[AX742X-(10/16/25)-安全泄压阀]

概述

Yx741X-(10/16/25)-可调式减压阀稳压阀是安装于高层建筑给排水系统管道上，将进口压力臧至某一需要的出口压力的特种阀门。YX741X隔膜式可调减压阀依靠本身能量使出口压力保持稳定在设定值，即出口压力不因进口压力及流量的变化而变化并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统．确保系统循环畅通无阻，使阀门能安全可靠地运行。系统动作灵敏，使用寿命长。

适用范围

当前水力控制阀被广泛用于石油化工、化工、煤气、天然气、液化石油气、暖通行业以及一般工业中。

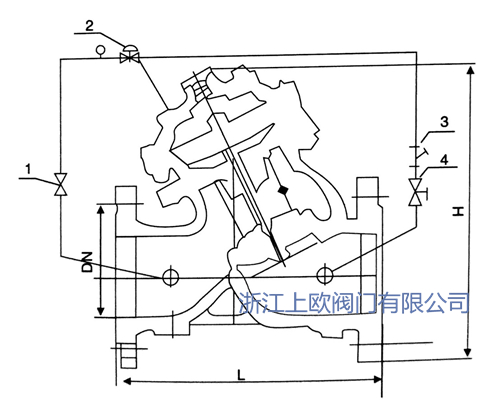

结构示意图


1、过滤器 2、针型阀 3、小球阀 4、小球阀 5、小浮球阀

安装示意图


主要外形连接尺寸

公称通径	L	L1	H 隔膜式	H 活塞式	D		D1				Z-Φd
					PN10	PN16	PN10		PN16	PN10	PN16
50	203	203	270	540	160		125			4-18
65	216	216	340	600	180		145			4-18
80	241	241	400	660	195		160			4-18	4-18
100	292	292	440	760	215		180			8-18
125	330	330	460	810	245		210			8-18
150	394	356	500	860	285		240			8-23
200	457	495	640	880	335		295			8-23	12-23
250	533	622	680	950	390	405	350	355		12-23	12-25
300	610	698	820	1020	440	460	400	410		12-23	12-25
350	686	787	950	1100	500	520	460	470		16-23	16-25
400	762	914	980	1250	565	580	515	525		16-25	16-30
450	864	978	1050	1350	615	640	565	585		20-25	20-30
500	914	978	1120	1550	670	715	620	650		20-25	20-34
600	1067	1200	1400	1600	780	840	725	770		20-30	20-41
700	1150	1450	1650	1850	895	910	840	840		24-30	24-41
800	1300	1560	1950	2050	1010	1025	950	950		24-34	24-41
900	1450	1800	/	2250	1115	/	1050	/		28-34	/
1000	1600	2000	/	2500	1230	/	1160	/		28-34	/
1200	1800	/	/		1455	/	1380	/		32-41	/
1400	2100	/	/		1675	/	1590	/		36-48	/
1600	2250	/	/		1915	/	1820	/		40-54	/
1800	2400	/	/		2115	/	2020	/		44-54	/
