球阀系列
您当前位置:网站首页 >> 产品中心 >> 球阀系列

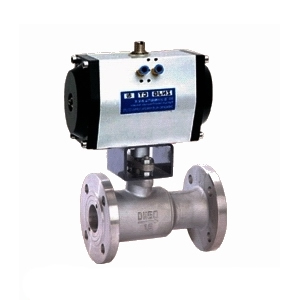

Q641M气动高温法兰球阀

Q641M气动高温球阀中的球体密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

产品概述

Q641M气动高温球阀中的球体密封圈采用了特殊的加工工艺和最新密封材料,使球体表面粗糙度和圆度达到标准要求,从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转,使介质顺利通过。

性能参数

Q641M气动高温球阀主要性能参数
型号公称压力
(MPa)
强度试验压力
(MPa)
密封试验压
(MPa)
适用温度
(℃)
适用介质
Q641M/F-16C/P1.62.41.8-28~+600 (M/F)导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q641M/F-16C/P2.53.82.8-28~+600 (PPL)

零部件材料

Q641M气动高温球阀主要零部件材料
序号零部件名称材料
1阀体球墨铸铁、碳素钢、铸不锈钢、304、316
2密封圈(M/F)高强度耐磨碳结石墨≤300℃ (PPL)对莅聚苯、温度≤350℃
3不锈钢
4填料聚四氟乙烯
5填料压盖QT450-10球墨铸铁
6阀杆碳素钢、铬不锈钢
7手柄碳钢

外形连接尺寸

Q641M气动高温球阀主要外形连接尺寸(mm)
型号尺寸
DNLDD 1D 2Hb
Q641M/F-16151309565458514
2015010575559516
25160115856510316
321801351007810518
402001451108512018
5023016012510019520
6529018014512019520
8031019516013521522
10035021518015525324

安装注意事项

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
