球阀系列
您当前位置:网站首页 >> 产品中心 >> 球阀系列

Q347H硬密封固定式球阀

Q347H硬密封固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产;在水电、火电和核电的电力生产系 统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用。

产品概述

Q347H硬密封固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;在化工产品、医药和食品生产;在水电、火电和核电的电力生产系 统中;在城市和工业企业的给排水、供热、和供气系统中;在农田的排灌系统中;在治金生产系统中得以广泛的应用,是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流,使介质按照预定的程序输送到各个指定点。

产品特点

1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构,密封预紧力设计合理、闭启灵活,有效保证密封的可靠性。
2 、采用特殊结构装置的阀杆,不仅确保填写料处还会渗漏,且防止了阀杆脱出。
3、根据用户的需要,可设计成适应粉尘(包括含固体颗粒),浆料等介质的结构,使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。

主要用途

广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中;化工产品、医药和食品生产中;水电、火电和核电的电力生产系统中;城市和工业企业的给排水、供热和供气系统中。

零件材料

Q347H硬密封固定式球阀主要零件材料

阀体阀杆阀球密封面垫片填料工作温度适用介质
WCB1Cr131Cr13

1Cr13

司太立合金
本体材料

柔性石墨
不锈钢加柔性石墨
08软钢 F304 F316
柔性石墨
编结石墨
-29-425℃水、蒸汽、油品
WC615CrMo15CrMo-29-425℃
WC925Cr2MoV25Cr2MoV
LCB304304-46-354℃
CF8304304-196-600℃部分酸、碱
CF3304L304L
CF8M316316
CF3M316L316L

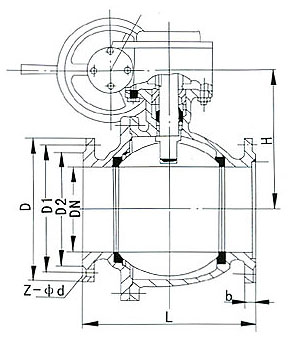

连接尺寸


Q347H-16C硬密封固定式球阀主要连接尺寸(mm)
公称通径DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438489591686
L16518019021624128330535639445753361068676286491410671245
H505580102114127152184219273360395430470550580700800
手动H175859510712515217830033039849558062567069884010501100
E---------11611617117125725725715083
F---------350350400420400420400410650
W16016023023040040065010501050600600800800800800800800800
Wt(Kg)4.55.77.01216223558742053224605768641280160016004500
电动H2--------554600652760770830-9409401115
L1--------235235235259400400-410410410
气动H32152402642743793894795526667369261059112713931468153815381450
L22002702702704054055765767767767761060106013601360136013602840
Q347H-25C硬密封固定式球阀主要连接尺寸(mm)
公称通径DN253240506580100125150200250300350400450500600700
d1253240506580100125150200250300337387438489591686
L16518019021624128330538140350256864876283891499111431346
H505580102114127152184219273360395430470550580700800
手动H175859510712515217830033039849558062567069884010501100
E---------11611617117125725725715083
F---------350350420420400400400410650
W16016023023040040065010501050600600800800800800800800800
Wt(Kg)4.55.77.0152430558711825537053364010301524210042005300
电动H2--------235235400400410410-420690690
L1--------74350350420420400-400410650
气动H321524026434037945247964666681410021059115012051250129513901470
L2200270270405405574574756756106010601060136013602840284033003300
