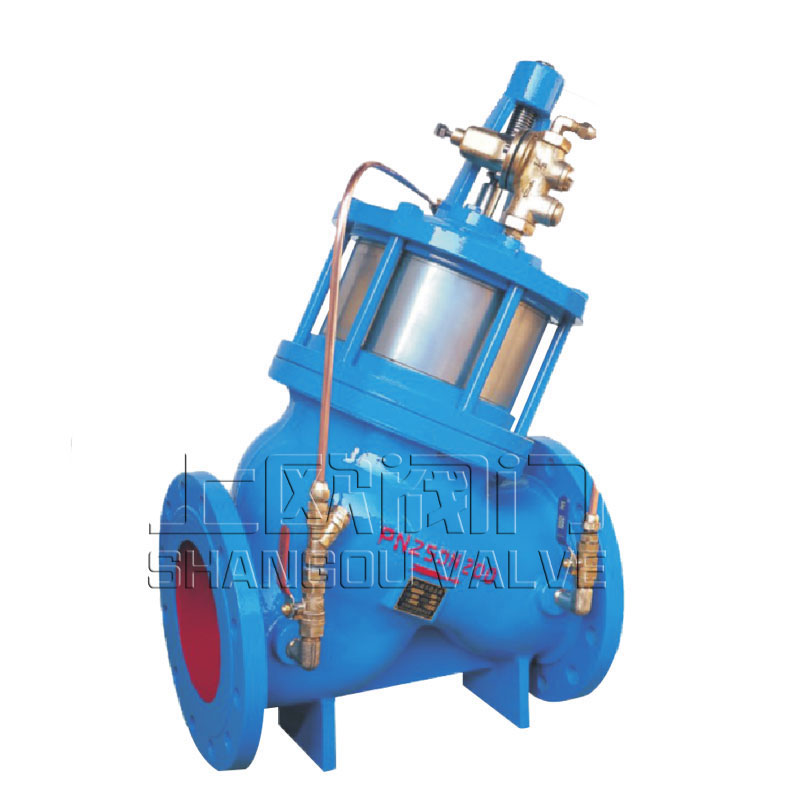

BFDS104HX活塞式减压稳压阀

主要用途

适用于从管路中减压，将上游较高的波动压力减至用户要求的恒定的较低的压力。

特点

减压范围宽，适用面广。

出口压力稳定在调定值，不随上游压力变化而变化。

具有水力自动控制系统，压力波动小。

全通道式阀体，流量大。

调节、维护方便、可靠性搞。

主要技朮参数

公称压力：l.OMpa、1.6Mpa、2.5Mpa

整定压力：1.0Mpa: 0.09-0.9Mpa

          1.6Mpa : 0.10-1.1Mpa

          2.5Mpa : 0.15-2.2Mpa

适用介质：水或物理、化学性质类似于水的流体。

介质温度：0℃-9℃

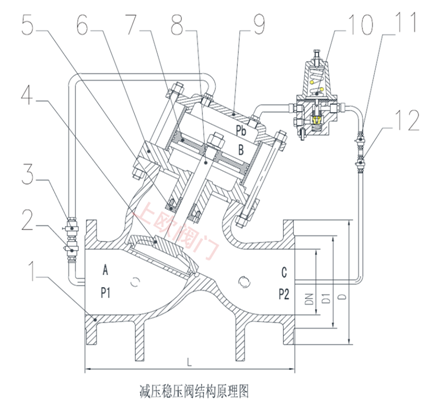

结构及工作原理

由主阀和导阀组成。主阀和导阀是分开的，导阀为控制部份，调节导阀弹簧的加载力可以变换主阀出口端压力，使其达到调定压力值，并利用介质自身能量的反馈作用自动保持出口压力稳定在调定值。

1、阀体 2、球阀 3、过滤器 4、大阀板 5、轴套 6、缸座 7、活塞 8、阀杆 9、缸盖

10、减压导阀 11、过滤器 12、球阀

减压稳压阀在运行前，主阀和导阀均处于关闭状态，阀门在使用时，介质进入进口端，并流入主阀板下方，同时部份流体通过连通管流向控制活塞上方和通过导阀流向出口端，此时出口端压力P2小于进口端压力P1 ,由于介质压力的作用，主阀瓣向上运动，阀门开启，介质流向出口端，P2随之升高。当出现出口端压力P2大于导阀调节弹簧加载力时，介质会通过连通管C反馈到导阀膜片下方，推动导阀瓣向关闭方向运动，减小介质流通面积，并通过连通管使主阀控制腔压力Pb增加，使主阀膜片向下运动，推动主阀瓣向关闭运动，减小主阀流过的介质。这时，出口压力P2随之降低；反之若出口端压力P2降低时，反馈到导阀膜片下方介质压力小于调节弹簧的加载力，会使导阀瓣向开启方向运动，通过反馈作用又会使主阀控制腔压力下降，主阀瓣向开启方向运动，增加主阀介质流量，使出口端压力P2回升。可见，适度调节导阀调节螺钉，赋予导阀调节弹簧一定的加载力，即给阀门预先设定一个需要的压力设定值。当阀门出口端压力发生变化时，导阀、控制腔及连通等，就会利用介质的反馈作用，自动控制出口端压力，使其基本稳定在设定压力值，保证管路正常工作。
