100S角型隔膜式排泥阀
100S角型隔膜式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉淀池底部，用以排除池底沉淀的泥砂和污物。 阀门内部为尼龙强化橡胶隔膜，100A角型定水位阀设计为角型结构，利于污物的顺利排除，安装方便，使用寿命长。
隔膜式排泥阀介绍
100S角型隔膜式排泥阀是一种角型隔膜式截止类阀门。通常安装在污水处理厂沉定池底部，用以排除池底沉定的泥和污物。阀门内部为尼龙强化橡胶隔膜，并设计为角型结构，利用污物的顺利排除，安装方便，使用寿命长。角型隔膜式排泥阀用于水处理工厂做为排放水池内的污水及废水。此阀为角型结构，内部的尼龙强化橡胶隔膜，可供长期使用。介质温度：0~80℃
公称压力MPa | 1.0 | 1.6 |
壳体试验压力MPa | 1.5 | 2.4 |
密封试验压力MPa | 1.1 | 1.76 |
零件名称 | 阀体、阀盖 | 阀瓣、弹簧 | 薄膜 |
材料 | 铸铁 | 不锈钢 | 尼龙强SX橡胶 |
主要外形连接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
H | 125 | 145 | 155 | 175 | 200 | 225 | 275 | 325 | 375 |
隔膜式排泥阀产品外形结构图

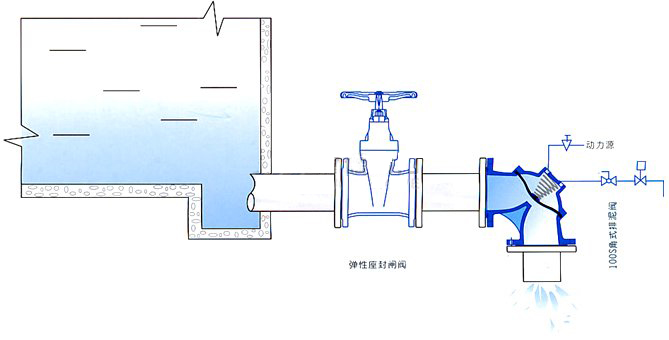

产品安装展示
