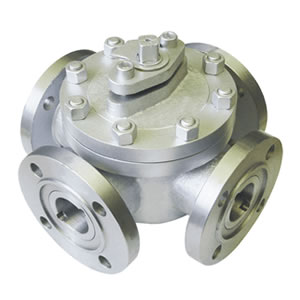

Q46F手动四通法兰球阀

Q46F软密封四通球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。

产品概述

1、Q46F软密封四通球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构,在阀门开启、关闭的位置设定限位,当阀门使用在关键装置上时,限位块上设有锁孔可锁定开 关位置避免误操作。手柄上有明显地开和关标识。

2、Q46F球阀阀杆采用A182F(1Cr13)整体锻造并调制处理,硬度达到HB220~250。阀杆通过平键或花键或方契与手柄连接,通用性强,拆装方便。阀杆设有防吹出结构。

3、Q46F球阀的填料选用编结、柔性石墨密封圈或四氟烯密封圈,使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要,球阀可设计成防静电结构,在球体与阀杆、阀杆与阀体之间设置导电弹簧,避免静电打火点燃易燃物质,确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构;DN150以下为浮球形式, DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构,在阀座和阀杆部位加装注脂阀,紧急情况下可暂时密封,并可根据需要加长阀杆以适宜埋地铺设得场所 。

零件材料

Q46F软密封四通球阀主要零件材料
阀体\阀盖GBWCBZGlCrl8Ni9TiZGOCfl8Nil2M02Ti
  ASTMWCBCF8CF8M
球体 GB2Cfl31Cfl8Ni9Ti0Cfl8Ni12M02Ti
  ASTM420304316
阀杆GB2Crl31Crl8Ni9Ti0Crl8Ni12M02Ti
  ASTM420304316
阀座
密封面
GB聚四氟乙烯对位聚苯聚四氟乙烯对位聚苯聚四氟乙烯对位聚苯
ASTM
填料GB柔性石墨柔性石墨柔性石墨
ASTM
螺栓GB350Crl8Ni90Crl8Ni9
  ASTMA193B7A320-B8A320-B8
螺母GB450Cfl8Ni90Crl8Ni9
  ASTMA1942HA194-8A194-8

连接尺寸

Q46F软密封四通球阀主要连接尺寸
公称压力
PN
公称通径
DN
尺 寸(mm)
LL0DKdYbz-doHwHd
1.6MPa50260130165125100
164-ф18205265
65320160185145120
184-ф18245295
80320160200160135
208-ф18305345
100370185220180155
208-ф18340420
125510255250210185
228-ф18425465
1505102552852402'0
248-ф23450505
200580290340295265
2612-ф23480525
250670335405355320
3012-ф25530565
300760380460410375
3012-ф25585630
350850425520470435
3416-ф25625675
400980490580525485
3616-ф30670710
4501080540640585545
4020-ф30705770
5001220610715650608
4420-ф34765825
6001360680840770718
4820-ф41840945
7001750875910840788
5024-ф4110501110
80018509251025950898
5224-ф4111251220
9002050102511251050998
5428-ф4112601315
100021501075125511701110
5628-ф4813251385
120024501225148513901325
5832-ф5413951450
2.5MPa50260130165125100
204-ф18205265
65320160185145120
228-ф18245295
80320160200160135
228-ф18305345
100370185230190160
248-ф23340420
125510255270220188
288-ф25405465
150510255300250218
308-ф25450505
200580290360310278
3412-ф25480525
250670335425370332
3612-ф30530565
300760380485430390
4016-ф30585630
350850425555490448
4416-ф34625675
400980490620550505
4816-ф34670710
4501080540670600555
5020-ф34705770
5001220610730660610
5220-ф41765825
6001360680845770718
5620-041840945
7001750875960875815
6024-ф4810501110
80018509251085990930
6424-ф4811251220
90020501025118510901025
6628-ф5412601315
100021501075132012101140
6828-ф5813251385
120024501225152014201350
7232-ф5813951450
4.0MPa5026013016512510088208-ф18245285
65320160185145120110228-ф18265315
80320160200160135121228-ф18320365
100370185235190160150248-ф23355465
125510255270220188176288-ф25425495
150510255300250218204308-ф25470535
2005802903753202822603812-ф30480565
2506703354503853453134212-ф34530605
3007603805154504083644616-ф34585675
3508504255805104654225216-ф34625705
4009804906605855354745816-ф41670745
45010805406856105605246020-ф41705795
50012206107556706125766220-ф48765855
60013606808907957306786220-ф54840985

C1aSS150
2"260130152120.592
16伞φ19205265
2 1/2"320160178139.5105
184-ф19245295
3"320160190152.5127
194-ф19305345
4"370185229190.5157
248-ф19340420
5"510255254216186
248-ф22425465
6"510255279241.5216
268-ф22450505
8"580290343298.5270
298-ф22530525
10"670335406362324
3112-ф25630565
12"760380483432381
3212-ф25680630
14"850425533476413
3512-ф29625675
16"980490597540470
3716-ф29670710
18"1080540635578533
4016-ф32705770
20"1220610699635584
4320-ф32765825
24"1360680813749.5692
4820。ф35840945
28"1750875927864800
7128-ф3510501110
32"18509251060978914
8128-ф4111251220
36"20501025116810861022
9032-ф4112601315
40"21501075128912001124
9036-ф4113251385
48"24501225151114221359
10844-ф41  1395  1450

安装注意事项

1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
