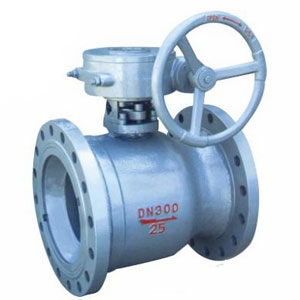

QZ41M高温球阀

本公司设计QZ41M高温球阀替代闸阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。

产品概述

本公司设计QZ41M高温球阀替代闸阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，工开牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，高温球阀替代闸阀广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃。

性能规范

QZ41M高温球阀替代闸阀主要性能规范
型号	公称压力 (Mpa)	试验压力(MPa)			工作温度 (℃)	适用介质
		强度(水)	密封(水)	气密封
QZ41M-1．O	1.0	1.5	1.1	0.6	≤250	蒸汽、气水、油品、煤气、天然气、氨碱、醋酸铜、氨液
QZ41M-1.6	1.6	2.4	1.8		≤300
QZ41M-2.5	2.5	4．O	2.8

零件材质

QZ41M高温球阀替代闸阀主要零件材质
零件名称	材料
	QZ41M-1.6 QZ41M-1.0	QZ41M-2.50
阀体	HT200	QT450-1O
球体	不锈钢
阀杆
密封圈	石墨等
扳手	QT450-10

连接尺寸

QZ41M-10C高温球阀替代闸阀主要连接尺寸(mm)
DN	L	D	D1	D2	b	Z-φd	H	DO
40	165	145	110	85	18	4-18	155	250
50	180	160	125	100	20		175	300
65	195	180	145	120	20		195	300
80	210	195	160	135	22		225	320
100	230	215	180	155	22	8-18	250	320
125	255	245	210	185	24	8-18	270	360
150	280	280	240	210	24	8-23	290	360
200	330	335	295	265	26	8-23	320	450

QZ41M-16C高温球阀替代闸阀主要连接尺寸(mm)
DN	L	D	D1	D2	b	Z-φd	H	D0
40	240	145	110	85	18	4-18	155	250
50	250	160	125	100	20		175	300
65	265	180	145	120	20		195	300
80	280	195	160	135	22		225	320
100	300	215	180	155	24	8-18	250	320
125	325	245	210	185	26	8-18	270	360
150	350	280	240	210	28	8-23	290	360
200	400	335	295	265	30	12-23	320	450

QZ41M-25C高温球阀替代闸阀主要连接尺寸(mm)
DN	L	D	D1	D2	b	Z-φd	H	D0
40	240	145	110	85	18	4-18	155	250
50	250	160	125	100	20	4-18	175	250
65	265	180	145	120	24	8-18	195	300
80	280	195	160	135	26	8-18	225	320
100	300	230	190	160	30	8-23	250	320
125	325	270	220	188	32	8-25	270	360
150	350	300	250	218	32	8-25	290	360
200	400	360	310	278	36	12-25	320	450
