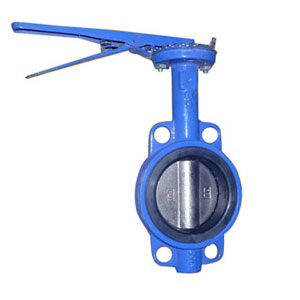

D71X对夹式橡胶软密封蝶阀PN6~PN16

D71X对夹式橡胶软密封蝶阀是工开阀门研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

产品概述

D71X对夹式橡胶软密封蝶阀是工开阀门研制的软密封中线对夹式蝶阀,双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。

产品特点

1、本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠 。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。
3、橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。
4、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。
5、蝶板采用框架结构,强度高,过流面积大,流阻小。
6、本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。
7、本阀结构独特,操作灵活,省力,方便。

技术参数

D71X对夹式橡胶软密封蝶阀PN6~PN16主要技术参数
公称通经DN(mm)50~200050~1600
公称压力PN(Mpa)0.61.01.6
密封试验(Mpa)0.661.11.76
强度试验(Mpa)0.91.52.4
适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

零部件材料

D71X对夹式橡胶软密封蝶阀PN6~PN16主要零部件材料
零件名称材料
阀体WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
阀轴2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

执行标准

D71X对夹式橡胶软密封蝶阀PN6~PN16执行标准
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

外形连接尺寸

D71X对夹式橡胶软密封蝶阀PN6~PN16主要外形连接尺寸(mm)
DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-dDOn-dDOn-d
5043632352701101104-141254-181254-18
6546702502701101304-141454-181454-18
8046832752701101504-181608-181608-18
100521053162701101704-181808-181808-18
125561153403101102008-182108-182108-18
150561373763101102258-182408-222408-22
200601644303531502808-182958-222958-22
2506820649935315033512-1835012-2235512-26
3007823057038015039512-2240012-2241012-26

安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
