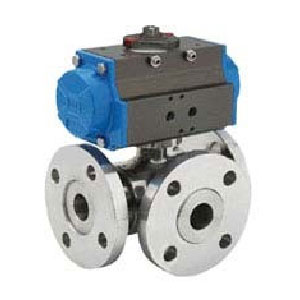

ZSJTQ气动切断三通球阀

ZSJTQ气动切断三通球阀是由气动执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。

产品概述

ZSJTQ气动切断三通球阀是由气动执行机构和三通球阀组成,是一种旋转类切断调节阀门,具有关闭严密,结构紧凑,重量轻,维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,现时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。

技术参数

ZSJTQ气动切断三通球阀主要技术参数
本体部分
阀体形式直通铸造三通阀
阀体材质ZG230-450  ZG1Cr18Ni9Ti
公称通径DN15-DN300
公称压力PN1.6  2.5  4.0  6.4MPa
ANSI  150  300LB JIS  10K  20K  30K
连接形式法兰 FF RF RTJ 等
结构长度符合IEC534
阀盖形式一体式
填料聚四氟乙烯 柔性石墨等
密封垫金属夹石墨密封垫 四氟乙烯垫等
阀内部件
阀芯型式O型三通球芯
流量特性近似快开型
内件材质标准材质组合及使用温度、压力请参阅附表
执行机构
气动活塞式气动执行机构
单作用气—开(弹簧复位)
双作用

气—开/气—关

零件材料及内部结构


ZSJTQ气动切断三通球阀主要零件材料及内部结构
本体材质为碳钢
1阀体WCBLCBWC9
2密封圈PTFE/PPL
3垫片PTFE/金属石墨缠绕垫片
4根据实际工况而定
5填料PTFE/石墨
6阀杆2Cr132Cr132Cr13
7填料压盖WCBLCBWC9
本体材质为不锈钢
1阀体CF8CF8MCF3M
2密封圈PTFE/PPL
3垫片PTFE/金属石墨缠绕垫片
4根据实际工况而定
5填料PTFE/石墨
6阀杆304316316L
7填料压盖CF8CF8MCF3M

注:以上为标准配置结构,标准的阀体材料是碳钢和不锈钢,也可根据用户需求进行配置。

介质流向原理


三通球阀分L型和T型,介质流通方向见下图。L 型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通:T 型三通球阀适用于介质的分流、合流或流向切换,T型孔道可以使三个通道互相连通或使其中两个通道连通,三通球阀一般采用两个阀座结构,亦可根据用户要求采用四阀座结构。

执行标准

1. 设计和制造:GB/T12237-1989; APl608
2.检验和试验:GB/T13927-1992; APl 598
3 法兰连接:JB/T79]一 2-1994; ASME/ANSI B165
4 结构长度:JD-2002

安装尺寸

ZSJTQ气动切断三通球阀外形安装尺寸单位(mm)
公称压力
(MPa)
公称通径
DN(mm)
尺寸(mm)
DD1D2LHL0bn-d
1.6251158565160199164164-φ14
3214010076180240190184-φ18
4015011084200255210184-φ18
5016512599230286247204-φ18
65185145118290330276204-φ18
80200160132310349308204-φ18
100220160156350421348228-φ18
125250210184400485432228-φ18
150285240211480582524248-φ22
2.5251158565160199164164-φ14
3214010076180240190184-φ18
4015011084200255210184-φ18
5016512599230286247204-φ18
65185145118290330276228-φ18
80200160132310349308248-φ18
100235190156350421348248-φ22
125270220184400485432268-φ26
150300250211480582524288-φ26

外形结构尺寸图
