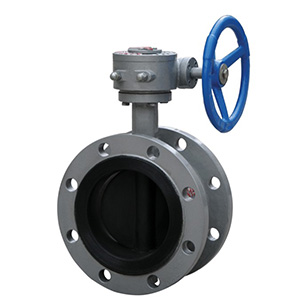

D341J-10蜗轮法兰式全衬胶蝶阀

D341J-10蜗轮法兰式全衬胶蝶阀阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制，采用带有橡胶密封表面和橡胶包衬蝶板，保证阀轴不与腔内流体介质接触，严密的密封性能，超长的使用寿命

上一个：[ D641W-6C气动法兰式带外置轴承高温通风蝶阀 ] 下一个：[D341J-16蜗轮法兰式半衬胶蝶阀]

产品概述

D341J-10蜗轮法兰式全衬胶蝶阀阀轴的密封由蝶板与阀座之间的旋转面加橡胶来控制，采用带有橡胶密封表面和橡胶包衬蝶板，保证阀轴不与腔内流体介质接触，严密的密封性能，超长的使用寿命，可作快速切断或调节流量之用，适用于要求可靠密封和良好调节特性的场合。D341J-10蜗轮法兰式全衬胶蝶阀用于温度≤85℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

主要特点

1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装，维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

采用标准

设计标准：GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

技术参数

D341J-10蜗轮法兰式全衬胶蝶阀主要技术参数
公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.6	1.0	1.6
试验压力	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸气、煤气、油品等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

材质

D341J-10蜗轮法兰式全衬胶蝶阀主要零件的材质
零件名称	材料
阀体	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
密封圈	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
填料	天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM

材料选用和适用温度

D341J-10蜗轮法兰式全衬胶蝶阀密封材料选用和适用温度
材料品种	氯丁橡胶	丁晴橡胶	乙丙橡胶	聚四氟乙烯	硅橡胶	氟橡胶
代号	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐最高温度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低温度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
适用工作温度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

连接尺寸

D341J-10蜗轮法兰式全衬胶蝶阀主要外形连接尺寸(mm)
公称通径 DN(mm)	L	D	D1	D2	b	f	z-φd	H
50	108	160	125	99	16	3	4-φ18	112
65	112	180	145	118	18	3	4-φ18	122
80	114	195	160	132	18	3	4-φ18	129
100	127	215	180	155	20	3	8-φ18	142
125	140	245	210	184	22	3	8-φ18	157
150	140	280	240	210	22	3	8-φ23	170
200	152	335	295	256	22	3	8-φ23	210
250	165	390	350	319	24	3	12-φ23	246
300	178	440	400	368	26	4	12-φ23	274
350	190	500	460	428	26	4	16-φ23	320
400	216	565	515	480	26	4	16-φ25	340
450	222	615	565	532	26	4	20-φ25	365
500	229	670	620	585	28	4	20-φ25	410
600	267	780	725	685	34	5	20-φ30	470
700	292	895	840	794	34	5	24-φ30	500
800	318	1010	950	901	36	5	24-φ34	580
900	330	1110	1050	1001	38	5	28-φ34	670
1000	410	1220	1160	1120	38	5	28-φ34	796
1200	470	1450	1380	1325	44	5	32-φ41	868
