水泵的选择
日期:2022-03-07

水泵选择

1. 水泵选择应注意下列规定:

(1) 应选择低噪声、节能型水泵,水泵应符合现行国家标准《清水离心泵能效限定值及节能评价值》GB 19762 的要求。

(2) 应根据设计流量、所需扬程选泵;但考虑因磨损等原因造成水泵出力下降,可按计算所得扬程H 乘以1. 05 r-._, J. 1 O 系数后选泵。

(3) 水泵效率应在水泵Q-H 特性曲线的高效区运行。应选用Q-H 特性曲线随流量增大,扬程下降的水泵。

(4) 变频调速水泵的选择,应选择在特性曲线允许的最右端点,即水泵出水批最大而扬程较低但能满足耍求的那个点,即特性曲线高效l义的低点与管道特性曲线的交叉点。变频调速泵组宜配置气压罐;生活给水系统供水压力要求稳定的场合,且工作水泵大于等于2 台时,配置变频器的水泵数蜇不宜少于2 台,变频调速泵组电源应可靠,满足连续、安

全运行的要求。

(5) 水箱、水塔的提升泵应尽量减少水泵的台数,一般以1 用1 备为宜;若必须采用多台水泵并联运行或大、小水泵搭配方式时,其台数不宜过多,型号一般不宜超过两种,水泵的扬程范围应相近。

(6) 应设备用泵,备用泵的供水能力不应小于最大一台工作水泵的供水能力会水泵宜自动切换交替运行。

(7) 水泵所配电机的电压官相同。

2. 水泵的流蜇应满足以下要求:

(1) 当水泵向贮水设施供水时,水泵的供水能力不应小于最大时用水量。

(2) 当采用水泵(泵组)直接向用水点供水时,水泵(泵组)的供水能力应满足系统的设计秒流量。

3. 水泵宜采用自灌式充水,为此,泵的安装高度应满足下列要求:

(1) 卧式泵:自灌启泵水位应高过水泵壳顶放气孔。

(2) 立式泵:非机械密封型:自灌启泵水位应高过出水口法兰上的放气孔。机械密封型:自灌启泵水位应高过机械密封压盖端部放气孔(设计时应向厂家要求提供具体资料)。

(3) 自灌启泵水位:对于牛活、消防合用的水池,生活泵启泵水位可按消防贮水的最高水位计,但应有消防贮水量不被动用的措施(可参见图1. 2-1) 。对于单独设置的生活水池,当按最低水位计有困难时,可根据运行、补水及用水安全要求等因素确定介个自灌启泵水位,但应满足下列条件:

1) 泵的设置高度应保证在最低水位时不会发生气蚀。

2) 由于吁水位低于确定的自灌启泵水位时,除己运行的泵外,其他泵不能启动,因此自灌启泵水位不能定得过高,并应设置保护设施,防止低于启泵水位时启动泵。

3) 当采用水泵提升直接供水而又不允许停水时,则应将最低水位作为自灌启泵的控制水位。

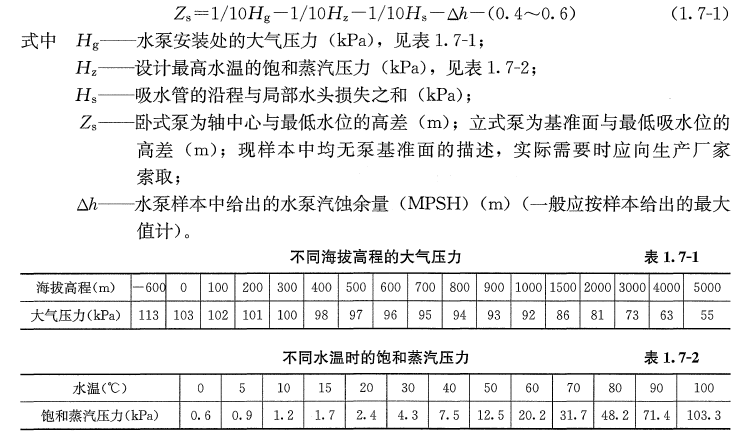

4. 当因条件所限不能采用自灌式启泵而采用吸上式启泵时,应有抽气或灌水装置(如真空泵、底阀、水射器等)。引水时间不应超过下列规定: 4kW 以下的为3min,4kW的为5min。其水泵的允许安装高度应以最低水位为基准,根据当地的大气压力、最高水温的饱和蒸汽压、水泵的汽蚀余匮和吸水管路的水头损失按公式(1. 7-1) 计算确定,并应有不小于0.4m 的安全余量(一般采用0. 4_,..___,o. 6m) 。


5. 自吸式水泵的允许安装高度要求同第3 款。使用自吸式水泵不需要真空泵抽气,但抽水时间稍长(在制造厂规定时间内),若在泵的进口管路上设置特制的止回阀,则泵再次吸水时,开泵即可出水,但要求止回阀不漏水。

6. 每台水泵宜用独立的吸水管:非自灌式水泵启动时,每台水泵必须设置独立的吸水管。吸水管门应设置喇叭口,喇叭口直径一般为吸水管直径的1,3,..._,1,5 倍;喇叭口宜低千水池最低水位不小于0.3m, 喇叭口至池底的净距不应小千0.8 倍的吸水管管径,且不得小于O. lm, 并应满足喇叭口支座安装的要求;当吸水管端有底阀时,则底阀网眼至池底的距离不宜小于0. 5m; 吸水喇叭口边缘与池壁的净距不宜小于1. 5 倍的吸水管管径;吸水管之间的净距不宜小千3.5 倍的吸水管管径(管径以相邻两者的平均值计);吸水管流速宜采用1,..._,1. 2m/s; 应尽量缩小吸水管长度,与水泵相接时官有不小于0.005 的上升坡度;水平管段上有异径管时应采用偏心异径管(上平);自灌式吸水的吸水管上应装设闸阀。
