先导式电磁阀结构特点
日期:2021-09-25

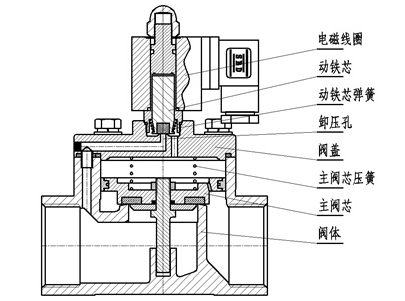

先导式电磁阀广泛适用于存在压差的的介质环境中,先导式电磁阀的结构主要分为两个部分,一个是先导阀,另一个是主阀。这两个部分通过阀体内腔相连,其他的部件还有:动铁芯、静铁芯、电磁阀线圈、弹簧等。先导式电磁阀,通电时,依靠电磁力提起阀杆,导阀口打开,此时电磁阀上腔通过先导孔卸压,在主阀芯周围形成上低下高的压差,在压力差的作用下,流体压力推动主阀芯向上移动将主阀口打开;断电时,在弹簧力和主阀芯重力的作用下,阀杆复位,先导孔关闭,主阀芯向下移动,主阀口关闭;电磁阀上腔压力升高,流体压力向主阀芯加压,密封更好。

先导式电磁阀结构特点

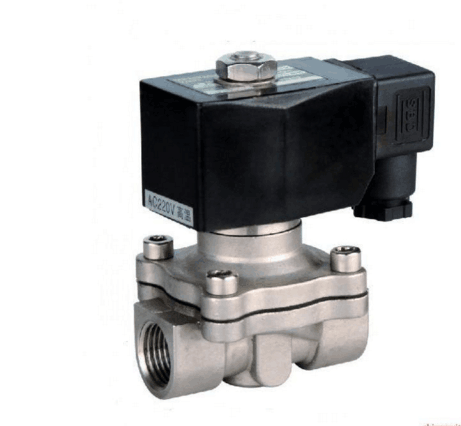

先导式电磁阀是电磁阀中常用及常见的产品,一般是用于管道开关控制,有压力较的管道中,这类电磁阀门功耗小,发热小,线圈不易烧毁,可以长时间通电,而且节能,被各行业广泛使用,对于先导式电磁阀它可以实现更高更精确的控制效果,能够控制阀口的开关速度,对于需快速通断也有很好的效果,先导式电磁阀打开时需有先导压力,否则是无法完全打开的,在先导式电磁阀使用压力范围内,介质压力越大,就密封得越严。广泛应用于航空航天,造船,重型工业,化学工业,锅炉,加热设备,干燥设备,清洗设备,及其他加热管道特点:阀芯均为不锈钢活塞结构,活塞环具有特殊的耐热性,耐磨材料; 与金属阀腔活塞不具有直接摩擦阀体安装方向无限制; 特殊设计的线圈不易烧坏;长时间停止动作重新启动,操作也同样它灵活的。

先导式电磁阀工作原理

先导式电磁阀在通电之后,先导孔因为电磁力而打开,这时候上腔压力快速下降,在阀芯的周围就形成了压差,且下面的压力更大。流体的压力推动着电磁阀的关闭件向上移动,此时阀门就可以打开。当电磁阀断电之后,弹簧的恢复力把先导孔关闭,入口的压力通过旁通孔形成上面的压力较高,而流体的压力推动着电磁阀关闭件向下移动,此时先导式电磁阀就处于关于状态。
