100X遥控浮球阀

100X遥控浮球阀由主阀、针阀、球阀、浮球阀、微型过滤器等组成水力控制接管系统，调定后，自动控制液面高度。本产品直接利用液面控制，不需要其它装置和能源，保养简便，液面控制准确度高，不受水压影响，密封可靠。300X缓闭式止回阀广泛用于高层建筑、生活区等供水管网系统的水塔、水池等设施的液面控制。

产品说明书下载点击获取产品安装图纸

上一个：[ YQ98006型过滤活塞式缓闭止回阀 ] 下一个：[200X减压阀]

产品概述

100x遥控浮球阀是拥有较多的功能的水力操作式阀门，一般安装在水池或者高架水塔进水口的地方，通过设定水位的高度可以让100x遥控浮球阀有效的防止水溢出，还能够实现自动补水功能。

结构特点和用处

压力等级：PN10﹑PN16﹑PN25

隔膜式：DN20～450

活塞式：DN350～800

工作原理

当管道从进水端给水时，由于针阀、球阀、浮球阀是常开的，水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池，此时控制室不形成压力，主阀开启，水塔(池)供水。当水塔(池)的水面上升至设定高度时，浮球浮起关闭浮球阀，控制室内水压升高，推动主阀关闭，供水停止。当水面下降时，浮球阀重新开启，控制室水压下降，主阀再次开启继续供水，保持液面的设定高度。

主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

连接尺寸

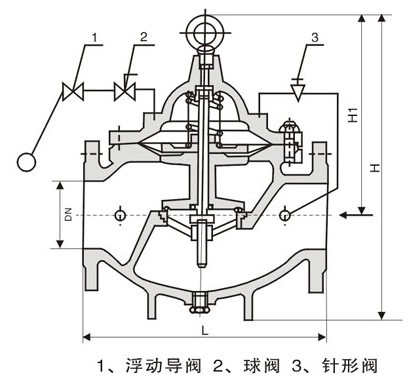

100X遥控浮球阀结构图

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	262	130	212	179	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	262	130	212	179	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	262	130	212	179	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	280	139	265	210	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	280	139	265	210	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	284	141	310	215	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	292	145	350	245	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	330	164	460	305	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	340	169	520	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	350	174	570	415	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	392	195	695	510	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	442	220	780	560	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	472	235	905	658	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	532	265	1025	696	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	582	290	1080	735	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	632	320	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	682	350	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	762	390	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	832	420	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	932	470	1640	975	1050	1015	1025	1085	960	950	990	905	905	928	24-33	24-39	24-48

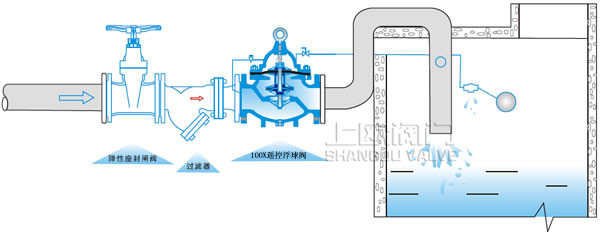

安装示意图
