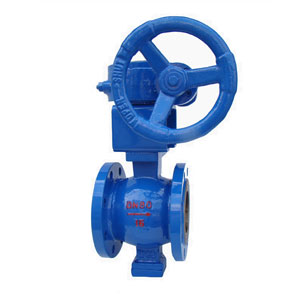

VQ340F、VQ340H、VQ340Y蜗轮法兰式V型球阀

VQ340F、VQ340H、VQ340Y蜗轮法兰式V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。

产品概述

VQ340F、VQ340H、VQ340Y蜗轮法兰式V型球阀是一种芯阀座采用金属,或金属对聚四氟乙烯密封配合的旋转球阀,它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀,又可作关断切断阀。手动V型球阀其主要特点是:

 (1)不带任何管接头的整体式阀体,因此不受管道或螺栓应力影响,并且由于阀体无任何管接头,故耐压壳体不会受压力“突变”的影响;

 (1)具有一个V型阀体,即使在小流量或高粘度介质的情况下,也可在整个量程范围内,保证控制的精确性;

 (3)防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈,阀座用截面较大的钨钴硬质合金制成,通过一个合金的波纹弹簧进一步增强了阀座的结构;

 (4)当法兰V型球阀关闭时,V型缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

性能规范

VQ340F、VQ340H、VQ340Y蜗轮法兰式V型球阀主要性能规范
公称压力 PN(MPa)试验压力适用介质适用温度
壳体试验密封试验
1.62.41.76水、油、气及高粘度、含纤维、固体颗粒等介质-28℃~550℃
2.43.752.75
4.06.04.4
应用规范连接法兰JB79-59 GB20592-97 AMSI B16.5
检验和试验JB/T 9092-99 、API 598

零件材料

VQ340F、VQ340H、VQ340Y蜗轮法兰式V型球阀主要零件材料
零件名称阀门材质
阀体、阀盖WCBCF8
密封圈2Cr13+氮化304+氮化
球体2Cr13+硬格304+硬格
阀座、阀杆2Cr13304
垫片柔性石墨+不锈钢柔性石墨+不锈钢
双头螺栓35CrMoA1Cr18Ni9Ti

外形连接尺寸

VQ340F、VQ340H、VQ340Y蜗轮法兰式V型球阀主要外形连接尺寸(mm)
公称压力
或压力级
公称通径尺寸(mm)
(mm)(in)LL1dd1H1H
PN1.6MPa25---643857200
40---824963205
50-124621006092225
65-14572.512075100235
80-16582.513189108260
100-19497158113117270
125-210105180140140320
150-229114.5216164177340
200-243121.5268205200390
250-297148.5326259252420
300-338169-300270510
PN2.5MPa25---643857200
40---824963205
50-124621006092225
65-14572.512075100235
80-16582.513189108260
100-19497158113117270
125-210105180140140320
150-229114.5216164177340
200-243121.5268205200390
250-297148.5326259252420
300-338169-300270510
CLASS15025---643857200
4011/2--824963205
502124621006092225
6521/214572.512075100235
80316582.513189108260
100419497158113117270
1255210105180140140320
1506229114.5216164177340
2008243121.5268205200390
25010297148.5326259252420
30012338169-300270510

外形尺寸图
