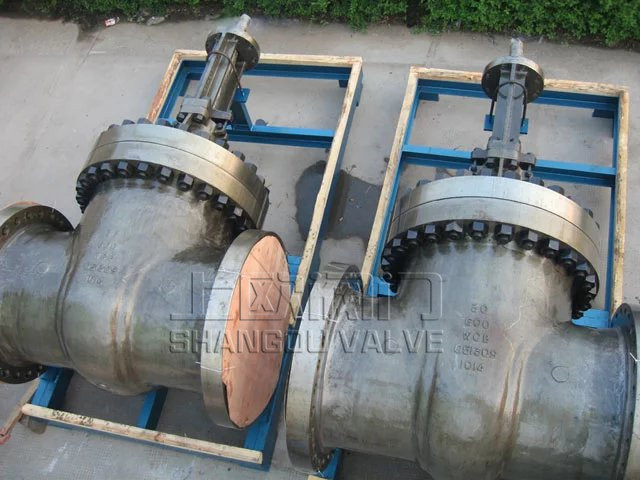

Z960Y电动珞钼钢焊接闸阀

Z960Y电动珞钼钢焊接闸阀阀体和阀盖采用压力自紧式密封结构,压力越高,密封性能越好,以确保体盖连接处的密封,密封副均采用不同硬度司太立钴基硬质合金堆焊而成,硬度高,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。上密封面采用奥氏体不锈钢或硬质合金堆焊而成,密封可靠、耐腐蚀,更换填料可在不停机的情况下进行,不影响系统运行,阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

产品概述


    Z960Y电动珞钼钢焊接闸阀阀体和阀盖采用压力自紧式密封结构,压力越高,密封性能越好,以确保体盖连接处的密封,密封副均采用不同硬度司太立钴基硬质合金堆焊而成,硬度高,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。上密封面采用奥氏体不锈钢或硬质合金堆焊而成,密封可靠、耐腐蚀,更换填料可在不停机的情况下进行,不影响系统运行,阀杆经调质和表面氮化处理,有良好的抗腐蚀性和抗擦伤性。

产品参数

公称通径:DN15-DN250

公称压力:16Mpa-32Mpa(1500LB-3500LB)

适用温度:P54/100V、P54/170V

适用介质:水、蒸汽、油品、过热蒸汽

阀体材质:铸钢、碳钢、不锈钢、鉻钼钢

连接方式:焊接、对焊 设计标准:GB/T 12234

结构长度:GB/T 12221 法兰连接:JB/T 12224

检验试验:GB/T 26480

密封面材料代号:Y表示硬质合金、H表示不锈钢 结构形式代号:0表示弹性闸板、1表示单闸板、2表示双闸板


产品特性

①阀座密封面采用钴基硬质合金堆焊而成,耐磨、抗擦伤性能好。

②阀杆表面经抗蚀性氮化处理,具有良好的抗腐蚀性和抗擦伤性。

③支管两端为焊接连接,阀门的开启和关闭由齿轮传动装置来控制。

④压力自紧式密封机构,借介质压力压紧楔形密封圈来达到密封,介质压力越高密封性能越好。 ⑤阀门关闭主要通过阀盖上的锥齿轮机构及能够调整的为双式单闸板,万向顶、夹圈等组成,借阀体内导向作升降运动。

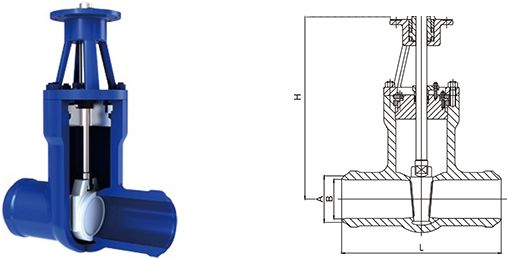

产品结构图


连接尺寸

DN1520253240506580100125150175200250
L150150170180230250330368457533610750762914
H259263268272378464689703787




A3642444857627591117144172198223
B17222731394963/5978/74102/97128/122154/146179/169203/198

注:此外形尺寸为16Mpa压力闸阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口Z60Y焊接闸阀是通过闸板的升降来控制阀门的启闭,闸板垂直于流体方向,改变闸板与阀座间相对位置即可改变通道大小。该阀流体阻力小,密封面受介质的忡刷和侵蚀小,开闭较省力,其介质流向不受限制,不扰流、不降低压力,形体简单,结构长度短,制造工艺性好,适用范围广。
