QJ41M高温球阀

本公司设计QJ41M高温球阀替代截止阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点。

产品概述

本公司设计QJ41M高温球阀替代截止阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，工开牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业，可替代截止阀、柱塞阀、快速排污阀。适用介质：水、蒸汽、导热油等酸类，使用温度：≤350℃

性能参数

QJ41M高温球阀替代截止阀主要性能参数

型号	公称压力 (MPa)	强度试验压力 (MPa)	密封试验压 (MPa)	适用温度 (℃)	适用介质
Q41M/F-16C	1.6	2.4	1.8	-28～+300 (M/F)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质
Q41M/F-16C	2.5	3.8	2.8	-28～+350 (PPN)	导热油、水、蒸汽、气体、油品、硝酸类腐蚀性介质、醋酸类腐蚀性介质

零部件材料

QJ41M高温球阀替代截止阀主要零部件材料
序号	零部件名称	材料
1	阀体	球墨铸铁、碳素钢、铸不锈钢
2	密封圈	(M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3	球	不锈钢
4	填料	聚四氟乙烯
5	填料压盖	QT450－10球墨铸铁
6	阀杆	碳素钢、铬不锈钢
7	手柄	碳钢

连接尺寸

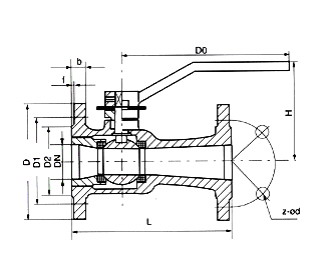

QJ41M高温球阀替代截止阀主要连接尺寸(mm)
型号	公称通径	尺寸mm
型号	公称通径	L	D	D1	D2	b-d	Z-Φd	H	D0
Q41M/F-16C	15	130	95	65	45	14-2	4-14	105	150
	20	150	105	75	55	16-2	4-14	110	150
	25	160	115	85	65	16-2	4-14	120	160
	32	180	135	100	78	16-2	4-18	145	160
	40	200	145	110	85	16-3	4-18	155	250
	50	230	160	125	100	18-3	4-18	175	300
	65	290	180	145	120	18-3	4-18	195	300
	80	310	195	160	135	20-3	8-18	225	320
	100	350	215	180	155	20-3	8-18	255	320
	125	400	245	210	185	20-3	8-18	285	400
	150	480	280	240	210	24-3	8-23	295	400
	200	600	335	295	265	30-3	12-23	330	450
Q41M/F-25C	40	200	145	110	85	18-3	4-18	155	250
	50	230	160	125	100	20-3	4-18	175	300
	65	290	180	145	120	22-3	8-18	195	300
	80	310	195	160	135	22-3	8-18	225	320
	100	350	230	190	160	24-3	8-23	255	320
	125	400	270	220	188	28-3	8-25	285	400
	150	480	300	250	218	30-3	8-25	295	400
	200	600	360	310	278	34-3	12-25	330	450
