Q671F型气动超薄球阀PM10~PN16
Q671F型气动超薄球阀PM10~PN16是气动球阀中的一种,是新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。气动阀门具有结构紧凑、体积小、重量轻、安装方便等特点。
产品概述
Q671F型气动超薄球阀PM10~PN16是气动球阀中的一种,是新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。气动阀门具有结构紧凑、体积小、重量轻、安装方便等特点。阀门可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。它采用直连方式执行机构连接,具有结构紧凑、尺寸小、重量轻、摩擦阻力小、回差小、动作稳定可靠等优点.气动球阀由气动双活塞齿轮齿条执行器和超短法兰距球阀组合而成,阀体部分同"1"电动球阀阀体一样。气动活塞执行机构分有弹簧式和无弹簧式两种。故障下要求阀全开或关闭时配有弹簧式(靠弹簧的恢复张力复位),故障下要求保位时,配无弹簧式。它主要由缸体、弹簧、活塞、活塞杆、前后缸盖、齿条、输出轴等零部件组成。对两位开关阀,需配电磁阀以及行程开关等;对比例式调节阀,需配定位器。
零件材质
零件名称 | 材质 | ||
---|---|---|---|
C | P | R | |
阀盖 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12M02Ti |
垫片 | PTFE | PTFE | PTFE |
阀座 | PTFE | PTFE | PTFE |
球 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
阀座 | PTFE | PTFE | PTFE |
阀体 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12M02Ti |
螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti |
阀杆 | 1Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12M02Ti |
垫片 | PTFE | PTFE | PTFE |
填料 | PTFE | PTFE | PTFE |
衬套 | PTFE | PTFE | PTFE |
弹垫 | WCB | ZG1Cr18Ni9Ti | ZG1Cr18Ni12M02Ti |
垫片 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
螺母 | 35 | 1Cr18Ni9TI | 1Cr18Ni9Ti |
连接支架 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
螺栓 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
连接套 | 35 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
位置指示器 | |||
塑料 | 塑料 | 塑料 |
结构连接尺寸
公称通径DN | 外形尺寸 | 连接尺寸 | 执行器型号 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
d | L | L1 | L2 | H | D | D1 | D2 | f | N-Md | ||
15 | 14 | 35 | 140/178 | 62/75 | 170/176 | 90 | 65 | 45 | 2 | 4-M14 | GTD52/GTE65 |
20 | 19 | 38 | 140/178 | 62/75 | 175/181 | 100 | 75 | 55 | 2 | 4-M14 | GTD52/GTE65 |
25 | 25 | 42 | 140/214 | 62/91 | 180/214 | 110 | 85 | 65 | 2 | 4-M14 | GTD52/GTE80 |
32 | 29 | 50 | 164/214 | 75/91 | 215/243 | 130 | 1OO | 78 | 3 | 4-M18 | GTD65/GTE80 |
40 | 38 | 60 | 164/246 | 75/101 | 225/263 | 145 | 110 | 85 | 3 | 4-M18 | GTD65/GTE90 |
50 | 48 | 70 | 190/295 | 91/112 | 248/274 | 160 | 125 | 100 | 3 | 4-M18 | GTD80/GTE100 |
65 | 64 | 95 | 210/295 | 101/112 | 258/284 | 180 | 145 | 120 | 3 | 4/8-M18 | GTD90/GTE100 |
80 | 76 | 118 | 247/395 | 112/139 | 300/326 | 190 | 160 | 135 | 3 | 8-M18 | GTD100/GTE125 |
100 | 95 | 140 | 276/478 | 127/176 | 315/370 | 215/230 | 180/190 | 155/160 | 3 | 8-M18/20 | GTD115/GTE160 |
125 | 12/118 | 175/195 | 348/562 | 159/206 | 375/440 | 245/270 | 210/220 | 185/188 | 3 | 8-M18/24 | GTD140/GTE190 |
150 | 35/15C | 210/260 | 378/724 | 176/228 | 428/500 | 280/300 | 240/250 | 21O/218 | 3 | 8-M22/24 | GTD160/GTE210 |

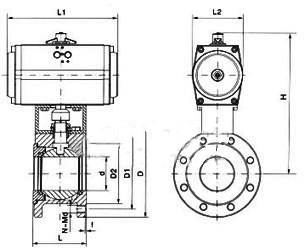

尺寸图
维护
气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。
气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
|
||||||||||||||||||||||||
|
