FD941W型方矩形电(气、手)动蝶阀

FD941W型方矩形电(气、手)动蝶阀采用优质合金钢焊接具有体积小、重量轻、耐磨、寿命长,阻小流通截面大、启闭灵活。

产品概述

FD941W型方矩形电(气、手)动蝶阀采用优质合金钢焊接具有体积小、重量轻、耐磨、寿命长,阻小流通截面大、启闭灵活。本阀广泛用于冶金、建材、石化、轻工等行业管道中,对气体、半流体、含粉尘气体等介质流量进行启闭、自动调节或远距离控制。

主要性能

公称压力:0.1MPa
适用温度:≤300
泄漏率:普通型<3% 低泄漏型<1%
适用介质:含煤份、烟气、空气、煤气及其它气体
电源电压:220V或380V·AC
气源:0.5MPa
输入信号:0-10(4-20)mA·DC或开关量信号

外形结构尺寸

FD941W型方矩形电(气、手)动蝶阀外形结构尺寸(mm)
口径
A1×B1
A3×B3A2×B2bn-φdLFD9z41-1FD9t41Fd641Fd341重量
(gk)
L1执行器执行器执行器执行器
120×120200×200170×170108-φ12140390DKJ-120DTII6320-MQGBII-S63-120S-0180
160×120240×240210×21043089
200×200280×280258×25814470105
250×250330×330300×300520112
320×320400×400370×37016170590148
400×400500×500470×47012-φ15190670170
500×500750×750570×570800DKJ-310DTII200-MQGBII-D100-160S-02210
630×630920×920710×7101816-φ17210930260
800×8001120×1120880×8801180372
1000×10001370×13701080×108020-φ172501380DKJ-410DTII30040-MQGBII-D200-250S-03540
1250×12501740×17401330×13302024-φ171630810
1600×16001740×17401690×16902432-φ193002040DKJ-510DTII100070-MQGBII-D250-400S-051240
2000×20002140×21402095×209540-φ192630DKJ-6103030
2500×25002650×26502600×26002852-φ224003130DKJ-710S-063640
3000×30003150×31503100×310060-φ2236304150

注:1、本阀与上述配电动执行器组合外,还可与其它电动、气动、液动、电动执行器组合使用。
2、有关执行器原理、接线图、技术参数见“附录”。
3、本阀可按用户要求制造(非水平安装时,请在合中注明夹角)。
4、整机重量为阀体重量+执行器重量。
5、需附件请注在合同中注明(操作器、伺服放大器、控制箱、电磁阀、空气过滤减压器)。

FD941W型方矩形电(气、手)动蝶阀外形结构尺寸(mm)
口径
A1×B1
  A3×B3  A2×B2  b  n-φd  L    FD9T41-1Fd9T41Fd641FD341  重量
(gk)
L1执行器执行器执行器执行器
160×120240×200210×170  10            8-12  140            390        DKJ-210  DTII6320-M              QGBII-D63×120        S-0185
200×120280×200250×17039095
250×120330×200300×170390103
200×160280×240250×210      14430101
250×160330×240300×210430108
250×200330×280300×250470  DKJ-310                            TII10020-M                            QGBII-D100×160                            S-02                          110
320×160400×240370×210          10-12430135
320×200400×280370×250  16  470140
320×250400×330370×300  170    520145
400×200500×300465×265470151
400×250500×350465×315  18              520159
400×320500×420465×385590166
500×200600×300565×265                12-15  190          500175
500×250600×350565×315550181
500×320600×420565×385620192
500×400600×500565×465700201
630×250750×370710×330550230
630×320750×440710×400620238
630×400750×520710×400700247
630×500750×620710×580  18              210      800255
800×320920×440880×400620  DKJ-410                              TII63010-M  QGBII-D100×160                                        S-03342
800×400920×520880×480    14-17700350
800×500920×620880×580800351
800×630920×750880×710930366
1000×3201120×4401080×400    16-17  250                620513
1000×4001120×5201080×480700527
1000×5001120×6201080×580880539
1000×6301120×7501080×710  20            18-171010551
1000×8001120×9201080×8801180  TII63050-M        565
1250×4001370× 5201330×480  22-17780  S-04        628
1250×5001370×6201330×580880  DKJ-510        643
1250×6301370×7501830×71024-171010665
1250×8001370×9201330×880  26-171180681
1250×10001370×11201330×10801380710
1600×5001740× 6401695×595  22      28-19  300            940  TII100030-M      QGBII-D130×250    929
1600×6301740×7701695×7251070  S-05        945
1600×8001740×9401695×895  36-191240  DKJ-610        974
1600×12501740×13901695×13451690996
2000×8002140×9402095×895  24              36-191430  TII100-M    QGBII-D250×250  1982
2000×10002140×11402095×109516302015
2000×12502140×13902095×134518802088
2500×16002140×17402095×16952230  TII1000040-M    QGBII-D250×400            S-06          2210
2500×12502650×14002600×1350  40-22          4001880          DKJ-7102360
2500×16002650×17502600×170022302800
3000×20002650×21502600×2100  28        52-222630  TII100042-M    3010
3000×16003150×17503100×170025303430
3000×20003150×21503100×210029303620
3000×25003150×26503100×260060-2234304010

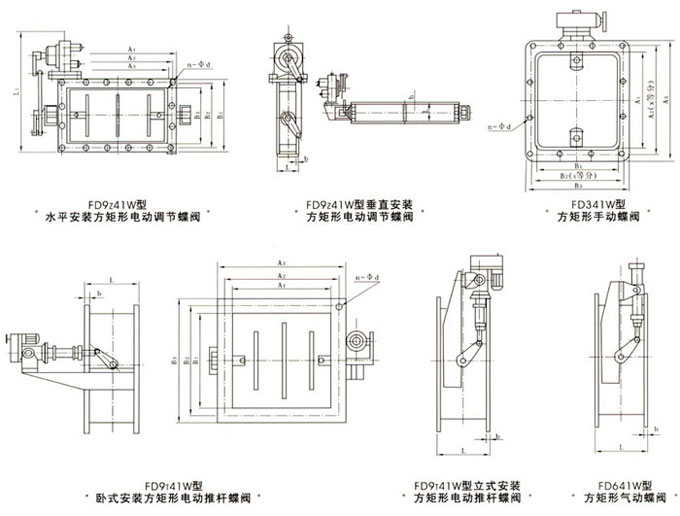

尺寸图
