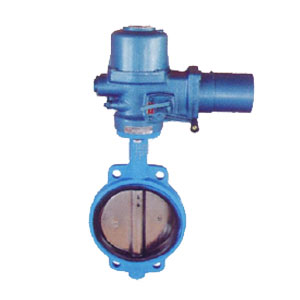

D971X对夹式电动软密封蝶阀PN6~PN16

D971X对夹式电动软密封蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。

产品概述

D971X对夹式电动软密封蝶阀由四氟密封蝶阀和不锈钢阀板、阀杆构成。适用于温度≤150℃,弱腐蚀或洁净度有一定要求工况,高温高压工况可选用三偏心硬密封阀体。订货时要予以注明即可。它可广泛应用于食品,环保,轻工,石油,化工,教学设备,造纸,电力等到行业的工业过程自动控制系统中。在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

产品特点

1、设计新颖、合理、结构独特,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装,维修方便。
4、密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀,使用寿命长等特点。

采用标准

设计标准:GB/T2238-1989
法兰连接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

技术参数

D971X对夹式电动软密封蝶阀PN6~PN16主要技术参数
公称通经DN(mm)50~200050~1600
公称压力PN(Mpa)0.61.01.6
密封试验(Mpa)0.661.11.76
强度试验(Mpa)0.91.52.4
适用温度丁腈橡胶:-40℃~90℃氟橡胶:-20℃~200℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

零部件材料

D971X对夹式电动软密封蝶阀PN6~PN16主要零部件材料
零件名称材料
阀体WCB、QT450-10、HT200、HT250
蝶板WCB、QT450-10、HT200、HT250
阀轴2Cr13
密封圈丁腈耐油橡胶
填料柔性石墨

执行标准

D971X对夹式电动软密封蝶阀PN6~PN16执行标准
制造标准GB/T 122387-89
法兰标准GB9113-2000、GB17241.6-1998
结构长度标准GB12221-89
检验标准GB/T 13927-92

外形连接尺寸

D971X对夹式电动软密封蝶阀PN6~PN16主要外形连接(mm)
DNLHHOAB0.6MPa1.0MPa1.6MPa
DOn-ФdDOn-ФdDOn-Фd
5043634381251251104-141254-181254-18
6546704531251251304-141454-181454-18
8046834781251251504-181608-181608-18
100521055191251251704-181808-181808-18
125561157133252452008-182108-182108-18
150561377493252452258-182408-222408-22
200601648433252452808-182958-222958-22
2506820694736331333512-1835012-2235512-26
30078230101336331339512-2240012-2241012-26
35078248104636331344512-2246016-2247016-26
400102289113536331349516-2251516-2652516-30
450114320132846543955016-2256520-2658520-30
500127343122654648160020-2262020-2665020-33
600154413139454655670520-2672520-3077020-36
700165478153454655681024-2684024-3084024-36
800190525115954655692024-3095024-3395024-39
9002035851748617706102024-30105028-33105038-39
10002166401805632706112028-30116028-36117028-42
12002547552035632706134032-33138032-39139032-48

安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
