QB1系列螺纹单口排气阀
QB1 螺纹单口排气阀为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。

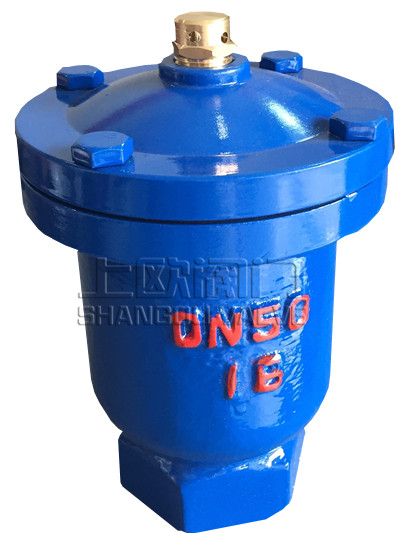

概述以及产品展示
QB1 螺纹单口排气阀为圆桶状式阀体，其内部结构主要有不锈钢浮球。本阀分为丝扣式和法兰式两种排气阀。 QB1型适用与工作温度≤80℃的管路上，作为排除管路内气体的设备。
工作原理
管内开始注水时，浮球会慢慢向上浮起，此时本阀已进行排气。当达到一定压力的时候，浮球紧顶住橡胶圈，说明空气已全部从排气嘴排出。
零件材料
1、阀体、铸铁
2、阀盖、铸铁
3、浮球、不锈钢
4、塞头、橡胶
5、排气阀、黄铜
6、螺丝、螺帽、元钢
主要连接尺寸
| 连接方式 | DN | H | D | D1 | Z-фd |
|---|---|---|---|---|---|
| 法兰式 | 15 | 245 | 195 | 160 | 4-18 |
| 20 | 245 | 195 | 160 | 4-18 | |
| 25 | 245 | 195 | 160 | 4-18 | |
| 丝口式 | 15、20 | 245 | |||
| 25、32 | 245 | ||||
| 40、50 | 310 |
|
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
| ||||||||||||||||||||||||
