旋球阀
您当前位置:网站首页 >> 产品中心 >> 旋球阀

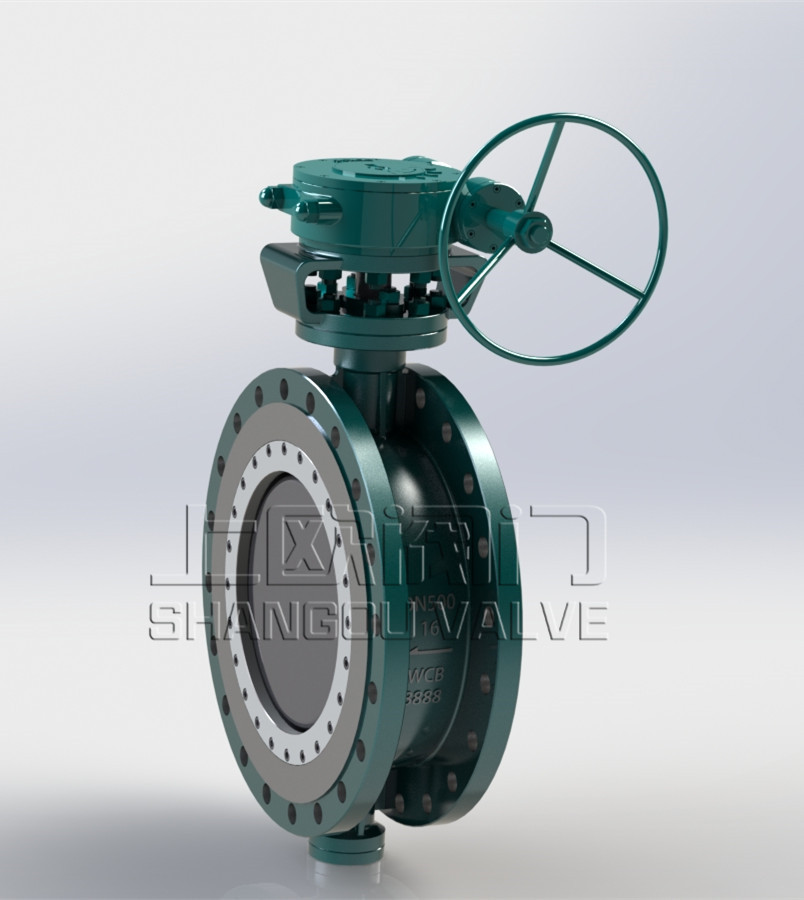

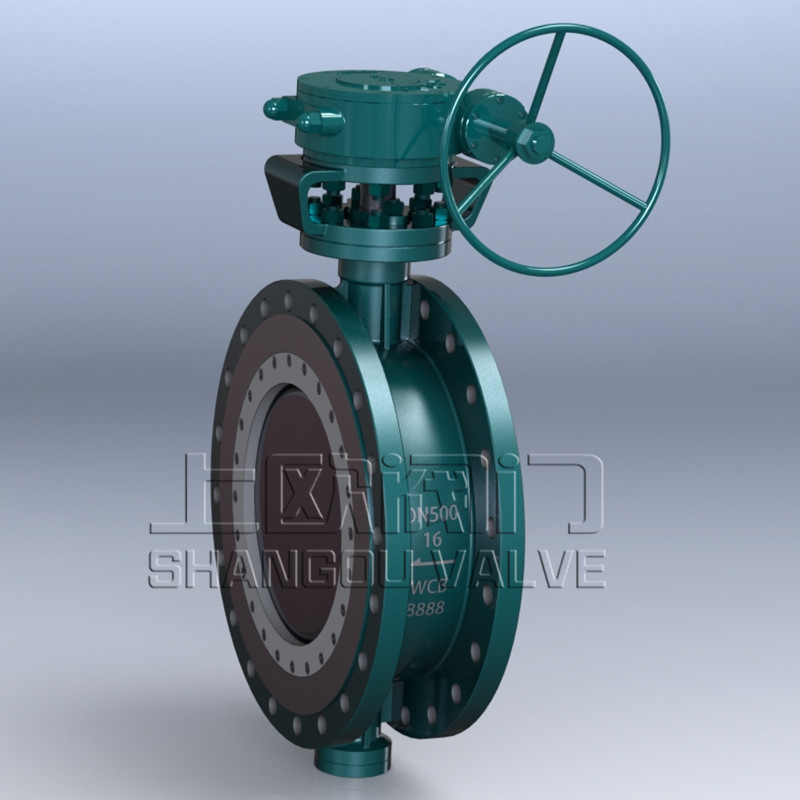

GWXDF双向流硬碰硬旋球阀

GWXDF双向流硬碰硬旋球阀广泛应用于水泵出口端、管网系统、回收水系统、高位水槽、易水淹的污水系统、防倒流系统等需双向密封的场合,可用于冶金、矿山、石化、化工、电力、环保、市政等行业作为管路启闭和调节使用。在双向流系统中该阀门一台相当于两台普通单向密封阀门。

产品概述与用途


     双向流硬密封旋球阀是本公司新推出球阀系列的一种产品。该阀不但能在正向压力下可靠地截断,在反向压力或反向压力远大于正向压力时同样能可靠地密封。该阀密封采用半球阀的结构和原理,外形采用蝶式结构,从而具有:体积小、重量轻的特征;并具有:双向硬密封、密封摩擦小、经久耐用、启闭轻便等性能,因此,性价比远高于半球阀。该阀门的成功开发与运用,是阀门行业的一次重大技术革新。

主要类型和工作原理

1、主要类型:本阀门的主要类型有:蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。

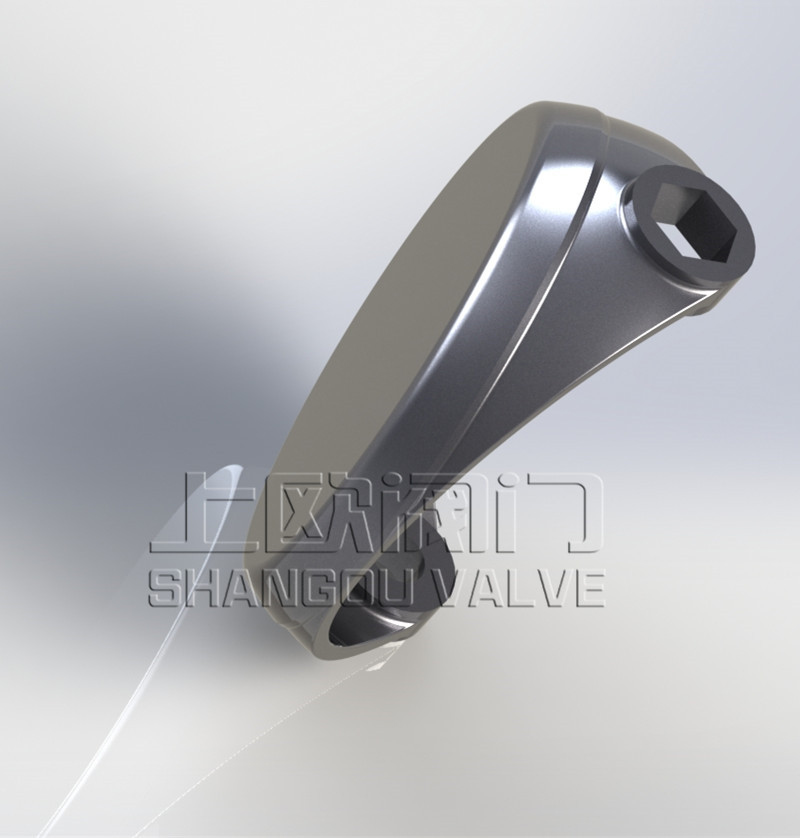

2、工作原理:上欧双向流阀门的主要功能是既能在正向压力时密封良好,在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆变形,介质压力同时推动阀座向后移动,阀座密封面紧贴阀板密封面传递压力,使之密封良好。

主要优点

1、不但能在正向压力中可靠地关断,在反向压力或反向压力远大于正向压力中同样能可靠地关断;

2、在密封副的两个密封面上可根据不同的硬度需要运用太空等离子喷涂、以太激光溅射、真空保护渗复堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金、金属陶瓷、人造金刚石等梯度功能材料;

3、能自动对正中心(自适应),并能自动越程补偿磨损;

4、关闭时充分利用阀内介质的能量,自动加以极高密封比压,使高硬密封副达到可靠的零泄漏; 5、瞬间关闭、瞬间打开密封副间无摩擦。打开时阀芯投影截面不断内缩并后退、打开初始时后退快于内缩。关闭时阀芯投影截面不断膨胀并前进,关闭初始时膨胀速率大于前进速率,关闭末期时前进速率大于膨胀速率。具有偏心半球阀、截止阀、楔形闸阀的特点;

6、其主体结构类似蝶阀,具有蝶阀的结构短、体积小的特点,因而可制造大口径、特大口径、超大口径的阀门.

主要连接尺寸

通径DNABCDEHLN__Фd
手动气动电动手动气动电动对夹式法兰式对夹式法兰式
5088110140112200245255350625530431084-144-14
65108130160115200245255370625530461124-144-14
80124150190120200245255380645565641144-184-18
100144170210138200355255420675600641274-184-18
125174200240164200355255460715640701404-188-18
15019922526517528035531555800705761404-188-18
200254280320200425250315760850775891524-188-18
2503093353752304252503158309259451141654-1812-18
300363395440260560450315895103510701141784-2212-22
350413445490300560450315950107011401271904-2212-22
4004634955403405804503151190119012101402164-2216-22
4505185505953505806507141255125013351522224-2216-22
5005686006453805806507141305129014151522294-2220-22
6006677057554506608508101340145516051782674-M2420-26
7007728108604805508508101520158518442292924-M2424-26
80087892097553055012508101710170020402413184-M2724-30
9009781020107558055012508631810196522552413304-M2724-30
10001078112011756507501250863196020152380300
