ZAJQ电动切断二通球阀
ZAJQ电动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。
产品概述
ZAJQ电动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。"O"型切断球阀采用活塞式气动执行机构或者电动执行 机构，"O"型切断球阀的球形表面采用特殊工艺进行硬化处理，使其表面平滑耐磨，阀座及密封材料采用耐高温、耐磨损的碳纤维材料制成，产品结构精巧合理。该系列产品转动效率高、推力大、密封性好，额定流量 系数大、零件互换性好等特点。本系列产品被广泛应用于石 油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门 的气体、液体输送管道中介质的切断或开启，满足工况要求。
技术参数
| 本体部分 | |
|---|---|
| 阀体形式 | 直通铸造阀 |
| 阀体材质 | ZG230-450 ZG1Cr18Ni9Ti |
| 公称通径 | DN15-DN300 |
| 公称压力 | PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K |
| 连接形式 | 法兰 FF RF RTJ 等 |
| 结构长度 | 符合IEC534 |
| 阀盖形式 | 一体式 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封垫 | 金属夹石墨密封垫 四氟乙烯垫等 |
| 阀内部件 | |
| 阀芯型式 | 球型 |
| 流量特性 | 线性 |
| 内件材质 | 标准材质组合及使用温度、压力请参阅附表 |
| 执行机构 | |
| 电动 | 角行程电动执行结构 |

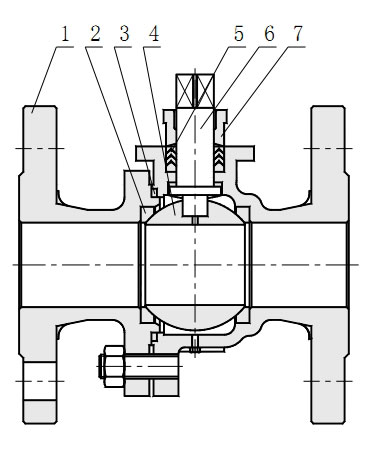

零件材料及内部结构
| 本体材质为碳钢 | ||||
| 1 | 阀体 | WCB | LCB | WC9 |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 垫片 | PTFE/金属石墨缠绕垫片 | ||
| 4 | 球 | 根据实际工况而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 阀杆 | 2Cr13 | 2Cr13 | 2Cr13 |
| 7 | 填料压盖 | WCB | LCB | WC9 |
| 本体材质为不锈钢 | ||||
| 1 | 阀体 | CF8 | CF8M | CF3M |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 垫片 | PTFE/金属石墨缠绕垫片 | ||
| 4 | 球 | 根据实际工况而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 阀杆 | 304 | 316 | 316L |
| 7 | 填料压盖 | CF8 | CF8M | CF3M |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
规格与技术参数
| 公称通径 DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
| 额定流量系数 KV | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 8500 |
| 公称压力 | 1.6、4.0、 6.4 | ||||||||||||
| 阀芯转角(°) | 0°±4°～90°±4° | ||||||||||||
| 适用工作温度 | 软密封-40～180 硬密封-60～450 | ||||||||||||
| 允许压差(MPa) | 等于公称压力 | ||||||||||||
| 允许泄露量等级 | 软密封Ⅵ级 硬密封Ⅳ级 | ||||||||||||
| 防护等级 | 相当于 IP65.5 级防尘防水型 | ||||||||||||
| 电动执行器额 定电流(A) | 0.25～0.85 | ||||||||||||
| 电动执行器输 出力矩(Kgf.m) | 2～60 | ||||||||||||
| 电动执行器使 用环境(℃) | -30℃～60℃ | ||||||||||||
| 电动执行器输 入信号 | 4～20mADC 或 1～5VDC 220VDC | ||||||||||||
相关参数
| 机 型 性能 | DCL-02 | DCL-05 | DCL-10 | DCL-20 | DCL-40 | DCL-60 |
| 输出力矩 | 2Kgf.m | 5Kgf.m | 10Kgf.m | 20Kgf.m | 40Kgf.m | 60Kgf.m |
| 动作时间 | 4S | 15S | 15S/30S/60S | 15S/30S/60S | 30S/60S | 45S |
| 回转角度 | 0～360℃ | 0～360℃ | 0～360℃ | 0～90℃ | 0～90℃ | 0～90℃ |
| 电机功率 | 15W | 15W | 25W | 40W | 90W | 100W |
| 额定电流 | 0.25A | 0.25A | 0.35A | 0.37A | 0.69A | 0.85A |
| 整机重量 | 2.5Kg | 2.5Kg | 3.0Kg | 8.0Kg | 8.5Kg | 9.0Kg |
| 电 源 | AC 220V±10% 50HZ/60HZ | |||||
| 绝缘电阻 | 100M/500VDC | |||||
| 防护等级 | 1500VAC 1 分钟 | |||||
| 耐压等级 | 相当于 IP68 | |||||
| 安装方位 | 360°任意角度安装 | |||||
| 电气接口 | G1/2 防水电缆接头,电源线、信号线个一个 | |||||
| 环境温度 | -30℃～+60℃ | |||||
| 控制电路选项 | A 型：极限位置开关（标准型） B 型：带中间位置开关 C 型：点电位器 D 型：带电位器和中间位置开关 E 型：带控制模块（调节型） F 型：带 R/I 变换 | |||||
| 任选功能 | ●过力矩保护器 ●除温加热器 ●不锈钢支架、联轴器 | |||||
特殊要求
1、特殊检验；
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口，配管；
5、真空条件下使用；
6、指定图层颜料；
7、特殊介质（氧气、氢气、氯气）；
8、使用不锈钢连接件；
外形尺寸
| 公称通径 DN(mm) | L | D(φ) | D1φ) | D2φ) | b | H | n-(φ)d | A |
| 15 | 130 | 95 | 65 | 46 | 14 | 275 | 4-φ14 | 157 |
| 20 | 140 | 105 | 75 | 56 | 16 | 280 | 4-φ14 | 157 |
| 25 | 150 | 115 | 85 | 65 | 16 | 287 | 4-φ14 | 157 |
| 32 | 164 | 140 | 100 | 76 | 18 | 384 | 4-φ18 | 208 |
| 40 | 180 | 150 | 110 | 84 | 18 | 312 | 4-φ18 | 208 |
| 50 | 200 | 165 | 125 | 99 | 20 | 325 | 4-φ18 | 208 |
| 65 | 220 | 185 | 145 | 118 | 20 | 335 | 4-φ18 | 256 |
| 80 | 250 | 200 | 160 | 132 | 20 | 365 | 8-φ18 | 256 |
| 100 | 280 | 220 | 180 | 156 | 22 | 400 | 8-φ18 | 256 |
| 125 | 320 | 250 | 210 | 184 | 22 | 420 | 8-φ18 | 256 |
| 150 | 360 | 285 | 240 | 211 | 24 | 440 | 8-φ22 | 256 |
| 200 | 400 | 340 | 295 | 266 | 24 | 470 | 12-φ22 | 256 |
| 250 | 630 | 405 | 355 | 319 | 26 | 545 | 12-φ26 | 380 |
| 300 | 750 | 460 | 410 | 370 | 28 | 580 | 12-φ26 | 380 |
注:表中所有数据均以 PN16 为依据。

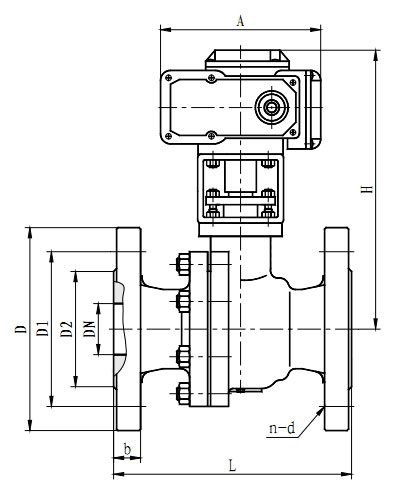

外形结构尺寸图
