Q347H型硬密封固定式球阀

Q347H硬密封固定式球阀在石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；在化工产品、医药和食品生产；在水电、火电和核电的电力生产系统中；在城市和工业企业的给排水、供热、和供气系统中；在农田的排灌系统中；在治金生产系统中得以广泛的应用，是一种与生产建设、国防建设和人民生活息息相关的重要机械产品。球阀密闭在各类管路系统种用于截断或接通介质流，使介质按照预定的程序输送到各个指定点。

产品说明书下载点击获取产品安装图纸

上一个：[ Q641型法兰直通式气动球阀 ] 下一个：[Q347F美标固定式软密封球阀]

产品介绍

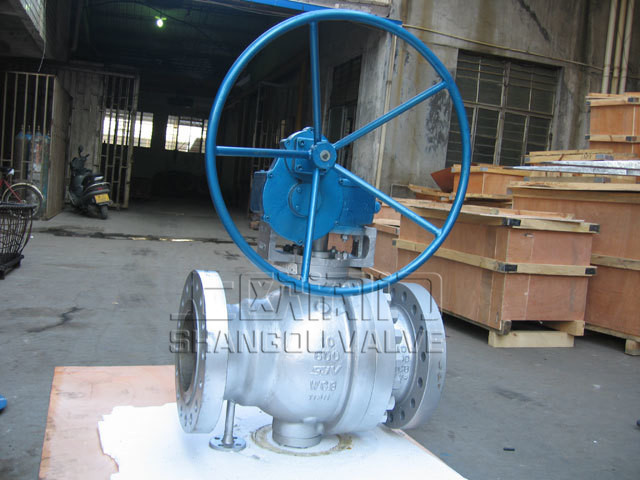

psb (22)_副本.jpg

产品概述

产品特点

1、采用圆柱形弹簧或波形弹簧预载的裣性可动金属阀座结构，密封预紧力设计合理、闭启灵活，有效保证密封的可靠性。
2 、采用特殊结构装置的阀杆，不仅确保填写料处还会渗漏，且防止了阀杆脱出。
3、根据用户的需要，可设计成适应粉尘（包括含固体颗粒），浆料等介质的结构，使球阀耐磨及耐高温性能更好。
4、本身具有防火防静电功能。
5、该结构球阀应按规定流向使用。

主要用途

广泛用于石油、天然气、煤炭和矿石的开采、提炼加工和管道输送系统中；化工产品、医药和食品生产中；水电、火电和核电的电力生产系统中；城市和工业企业的给排水、供热和供气系统中。

主要零件材料

Q347H硬密封固定式球阀主要零件材料
阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

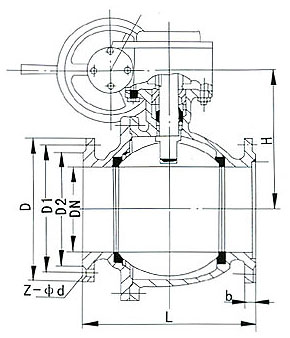

主要连接尺寸


Q347H-16C硬密封固定式球阀主要连接尺寸(mm)
公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700
d1		25	32	40	50	65	80	100	125	150	200	250	300	337	387	438	489	591	686
L		165	180	190	216	241	283	305	356	394	457	533	610	686	762	864	914	1067	1245
H		50	55	80	102	114	127	152	184	219	273	360	395	430	470	550	580	700	800
手动	H1	75	85	95	107	125	152	178	300	330	398	495	580	625	670	698	840	1050	1100
	E	-	-	-	-	-	-	-	-	-	116	116	171	171	257	257	257	150	83
	F	-	-	-	-	-	-	-	-	-	350	350	400	420	400	420	400	410	650
	W	160	160	230	230	400	400	650	1050	1050	600	600	800	800	800	800	800	800	800
	Wt(Kg)	4.5	5.7	7.0	12	16	22	35	58	74	205	322	460	576	864	1280	1600	1600	4500
电动	H2	-	-	-	-	-	-	-	-	554	600	652	760	770	830	-	940	940	1115
电动	L1	-	-	-	-	-	-	-	-	235	235	235	259	400	400	-	410	410	410
气动	H3	215	240	264	274	379	389	479	552	666	736	926	1059	1127	1393	1468	1538	1538	1450
气动	L2	200	270	270	270	405	405	576	576	776	776	776	1060	1060	1360	1360	1360	1360	2840

声明

本文中所有文字、数据、图片均只适用于参考，Q347H硬密封固定式球阀性能参数、结构尺寸参数、价格等详情，请联系我们上欧公司销售部
