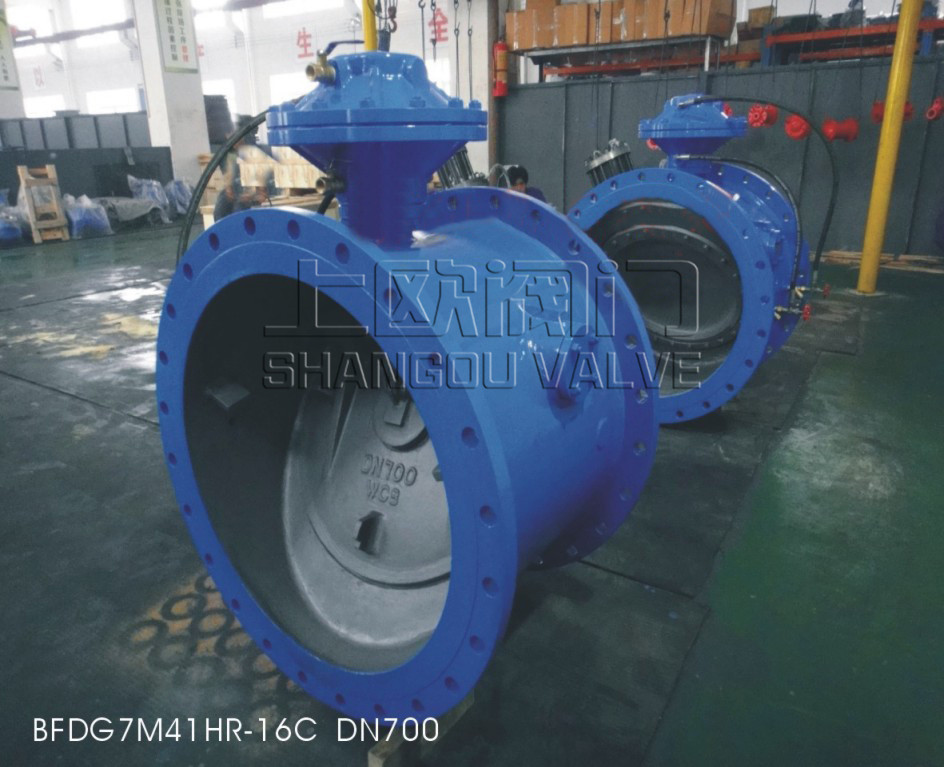

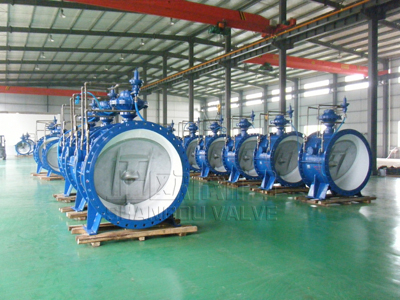

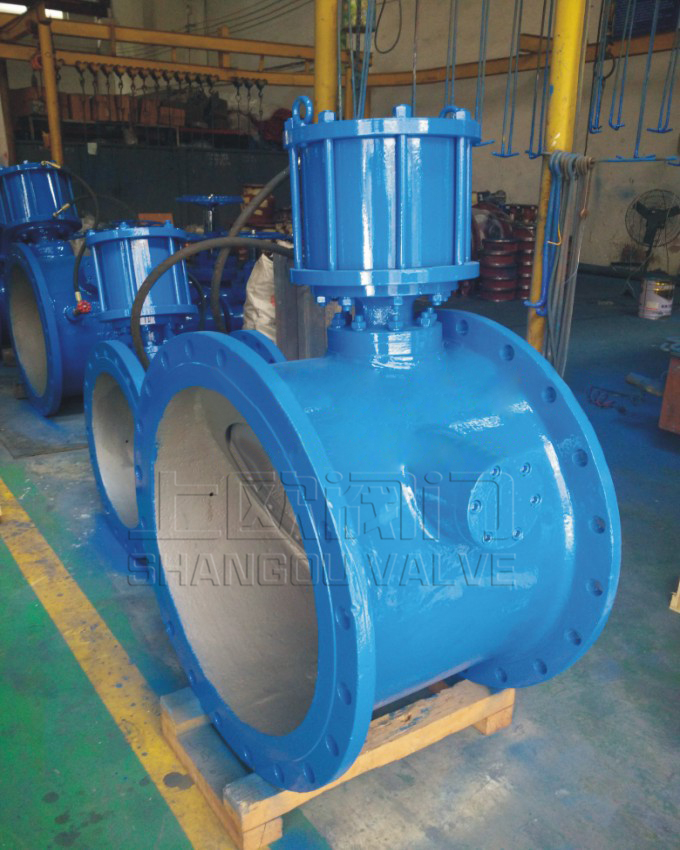

管力阀
您当前位置:网站首页 >> 产品中心 >> 管力阀

详细介绍


      管力阀(1)双重密封液力自动阀BFD2701HX-10结构:本阀门由上下碳钢阀体,橡胶管套、大小阀杆闸板、上下导柱等零件组成。 双重密封液力自动阀BFD2701HX-10(2)双重密封液力自动阀BFD2701HX-10工作原理:当顺转手轮时,使大小阀杆同时带动上下茬板、压缩管套、进行关闭,反之即行开启。这样,闸板在导柱之间上下往复完成阀门开闭工作

产品概述

    管力阀是参照国内外同类型的先进产品进行设计。吸收微阻缓闭止回阀、液控止回蝶阀、多功能水利控制阀的基础上研制而成,是水泵控制阀的换代产品。它兼具电动阀、电动蝶阀以及止回阀的功能,并通过快关和缓闭的动作来消除水锤危害,保护水泵及管网系数安全。该阀是当前国内外结构新颖、性能先进、进行可靠的泵站新型控制设备,主要用于自动化给排水泵站的离心泵、冶金、石化、水司、市政、环保等行业供排水系统。

主要零件材料

零件名称阀体阀心阀轴密封面填料
材料名称球墨铸铁球墨铸铁不锈钢丁腈橡胶O形密封圈
柔性石墨
碳钢碳钢
不锈钢不锈钢

主要技术参数

名称公称通径(mm)适用温度℃适用介质流阻系数最低工作压力(Mpa)
参数DN150-DN20000-120泥污、污水
油品、海水
0.3-1.1》0.1
名称关阀时间(可调)开阀时间(可调)结构长度标准法兰标准泄漏量
参数快关1-3秒
慢关5-90秒
20-60秒GB2221-89GB/T79-94GB/T13927-92

主要外形寸

公称通径D1D2LZ-φd重量(kg)
1502852402608-φ2275
2003402952808-φ22100
25039535030012-φ23140
30044540032012-φ22180
35050546035016-φ22230
40056551541016-φ27290
45061556544520-φ26370
50067062049520-φ26420
60078072558020-φ30720
70089584066024-φ30830
800101595071024-φ331150
9001115105076028-φ331600
10001230116081028-φ361900
12001455138092032-φ392460
140016751590110036-φ423800
160019151820150040-φ484800

关键词:BFDG7M41HX(膜片式)管力阀
