偏心半球阀
您当前位置:网站首页 >> 产品中心 >> 偏心半球阀

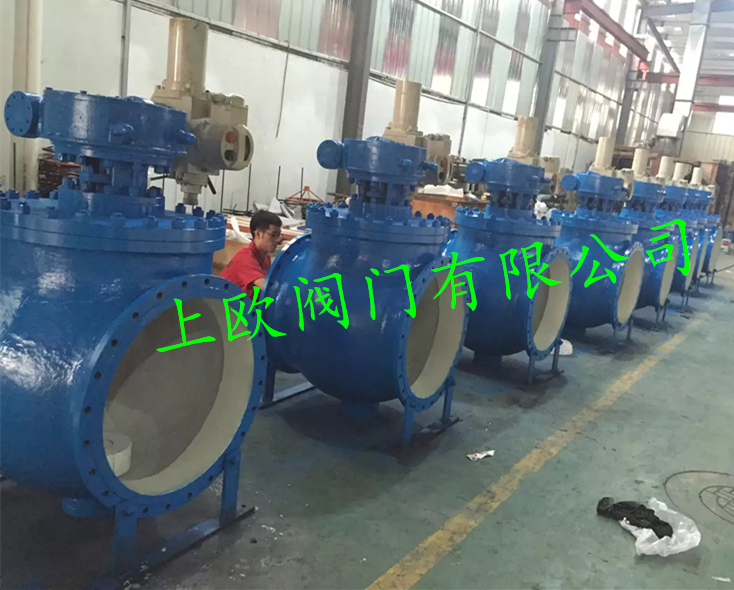

PBQ340H上装式偏心硬密封球阀

PBQ340F、PBQ340H偏心半球阀是上欧阀门在吸收国内外的先进技术而研发成功的新产品,也是填补国内阀门品种空白的创新产品,是在认真权衡球 阀、蝶阀、闸阀等多种阀门优缺点的前提下,借鉴德国类似产品而开发的全部国产化创新产品,鉴定结论指出:在某些方面的使用性能上更优于闸阀、截止阀和球阀 等同类产品。偏心半球阀根据用户需要堆焊不同合金,双金属密封圈的选配可以用于耐磨、耐腐蚀、耐高温等而又要求严格密封的不同工业部门。

产品说明


        PBQ340F、PBQ340H偏心半球阀是上欧阀门在吸收国内外的先进技术而研发成功的新产品,也是填补国内阀门品种空白的创新产品,是在认真权衡球 阀、蝶阀、闸阀等多种阀门优缺点的前提下,借鉴德国类似产品而开发的全部国产化创新产品,鉴定结论指出:在某些方面的使用性能上更优于闸阀、截止阀和球阀 等同类产品。偏心半球阀根据用户需要堆焊不同合金,双金属密封圈的选配可以用于耐磨、耐腐蚀、耐高温等而又要求严格密封的不同工业部门。

上装式偏心半球阀优点

1.流体阻力小,其阻力系数与同长度的管段相等。

2.结构简单、体积小、重量轻。

3.紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。 4.操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5.维修方便,球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6.在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7.适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。

工作原理

是靠旋转阀链来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

偏心半球阀特点

一、密封副(阀芯,阀座)——双金属,实现金属球面环带硬密封,防火防爆;

二、密封严紧,阀芯和阀座的密封是球面线接触,靠三维偏心实现零泄漏;

三、密封副的阀芯留有补偿量,阀门使用较长时间发现密封副磨损时,只需松动手轮侧的限位螺栓,关闭时再转动少许,仍可实现可靠密封,延长使用寿命。

四、可将压紧套拧掉,调整或更换阀座,阀门仍可继续使用,避免了现行众多阀门密封失效后整台报废的弊端。 上欧阀门半球阀产品按用途分为:通用阀、管线阀、料浆专用阀、燃气专用阀、石油化工专用阀、煤粉喷吹专用阀六大系列。传动方式有手动、气动、电动三种,八 个压力等级(PN0.25~10.0Mpa) 数百个规格(40~1000)的半球阀产品。在石油、化工、冶金、电力、燃气等行业是闸阀、截止阀、Y型阀、球阀的更新换代产品。目前已畅销在钢铁行业的 煤粉喷吹,氧化铝行业的矿浆、母液和氧化铝粉输送,电力行业的水力(或干)除灰,石化行业,燃气行业等场合。

产品性能规范

PBQ340FPBQ340H偏心半球阀性能规范

压力等级

公称压力PN(MPa)

0.25

0.6

1.0

1.6

2.5

4.0

6.4

10.0

壳体试验压力

0.38

0.9

1.5

2.4

3.8

6.0

9.6

15.0

密封试验压力

高压液体密封试验

0.28

0.66

1.1

1.8

2.8

4.4

7.04

11.0

低压气体密封试验

0.6

0.6

0.6

0.6

0.6

0.6

0.6

0.6

适用工况

适用介质

见“各行业适用范围”

适用温度

≤425℃

驱动方式

手动(3)、电动(9)、气动(6)等

公称通径

DN40~1000mm

适用规范

设计制造

GB12237-89

结构长度

GB12221-89

法兰尺寸

GB9113-2000、也可按用户要求的API6D-94

检验试验

JB/T9092-99、GB/T13927-92

通用阀

设计合理,结构紧凑,具有流通阻力小,密封性好,操作轻便灵活,特别适应水、污水、蒸汽、纸浆等介质的低压管网,能够配制电动、气动装置,可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)

煤粉喷吹专用

用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备,广泛应用于冶金、选矿、电力等生产 工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构,流道畅通,不会出现积灰堵塞现象,密封副采用Co-Cr-W合金材质,经 过特殊热处理,阀门抗冲刷耐磨损,同时阀门偏心球面具有自动补偿的性能,通过蜗轮上调节螺栓,使密封副在一定程度磨损的情况下,仍可达到重新密封的效果。 (含尘气体、颗粒流体)

石油化工专用

针对石油化工行业使用压力高、温度高,充满易燃、易爆、一般弱酸弱碱易腐蚀的介质,具有密封性好,耐腐蚀,启闭轻便,能够自动切除阀面结垢物等特点,适用于原油、重油等介质输送以及石油裂解,食品制作等工艺流程。(石油、天然气、煤气、水等)

高炉煤气

密封副采用Cr—Mn—Si硬质合金,耐火防爆防静电,密封副抗高温560℃,其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上,特别适宜在煤气、焦炉煤气、水煤气、液化气、天然气的管道输送与加压门站上使用。(高炉煤气、天然气、含尘气体等)

燃气专用

输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质最理想的工艺阀门, 能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特,具有高效节能、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。(工艺浆液、料 浆灰渣等含颗粒物质输送)

料浆混流体专用

属于直通式半球阀,无缩径,阀体通道与管线连接的管道成直管相通,截面积相等,阻力小于缩径,全开、全闭只要转动90度即可达到,方便长距离管线输送控制。(煤粉喷吹及燃气输送) 。

管线专用

属于直通式半球阀,无缩径,阀体通道与管线连接的管道成直管相通,截面积相等,阻力小于缩径,全开、全闭只要转动90度即可达到,方便长距离管线输送控制。(煤粉喷吹及燃气输送) 。

声明

本文中所有文字、数据、图片均只适用于参考,PBQ340F/H上装式软密封偏心半球阀,上装式偏心硬密封球阀性能参数、结构尺寸参数、价格等详情,请联系我们,电话
