D671F气动塑料蝶阀PN10~PN16

D671F气动塑料蝶阀PN10~PN16具有重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。

产品概述

D671F气动塑料蝶阀PN10~PN16具有重量轻、耐腐蚀性强,被应用于多个领域,如一般纯水和生活饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业,品质得到广大用户的认可。 外型结构紧凑美观 本体重量轻容易安装 耐腐蚀性强,应用范围广 材质卫生无毒 耐磨损、容易拆卸,维护简单易。

性能参数

D671F气动塑料蝶阀PN10~PN16主要性能参数

空气驱动压缩空气4-6bar(可带手轮)
公称通径50~300mm
公称压力1.0~1.6Mpa
适用温度0~+60℃
连接方式对夹
阀结构A型
阀体材质UPVC、CPVC、PP
阀芯材质UPVC、CPVC、PP、PTFE
密封材质FPM、EPDM、NBR
适用介质PVC兼容的食品工业化学溶剂
可选附件限位开关、定位器、电磁阀、减压阀

结构连接尺寸

D671F气动塑料蝶阀外形结构连接尺寸(mm)
DN(mm)DN(in)尺寸(mm)
LD1D2-ANSID2-JISD2-DIND3HN-φm-ANSIN-φm-JSIN-φm-DIN
5024356.5120.391201251651034-194-194-18
652 1/247.570139.441401451851134-194-194-18
80347.579152.41501602011154-194-194-18
100457.2103190.51751802291358-198-198-18
1255661302162102102571658-228-238-18
150674151241.552402402851778-228-238-23
200887.5200298.52902953432108-228-238-23
2501011025536235535041124012-2512-2512-23
3001212931143240040049029712-2512-2512-23

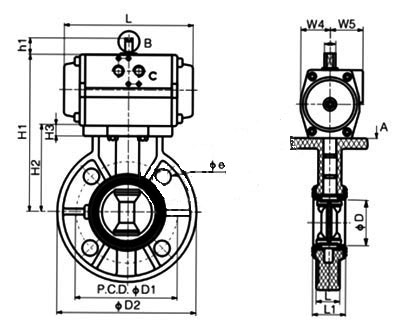

尺寸图


安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
