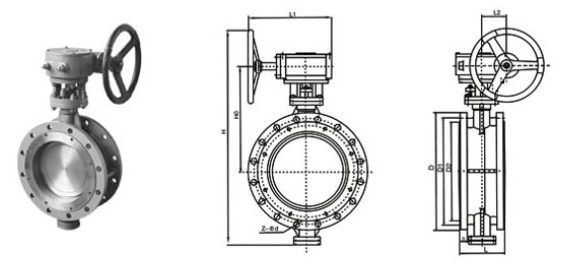

三偏心多层次金属硬密封蝶阀

三偏心多层次金属硬密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，工艺先进，加工精湛。本产品自阀体、蝶扳、多层次阀座、阀杆、传动机构等主要部件组成。

三偏心多层次金属硬密封蝶阑广泛应用于介质温度 ≤ 650℃的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上，作调节流量和截断流体之用．密封性能可靠，是通用蝶阀向中压、中高温领域的延伸和发展的方向。

由于本产品蝶阐采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无摩擦、无干涉、加之密封材料的优化配置，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。

其主要特点如下：1、开启力矩小，显活方便，省力节能。2、三维编心结构，使蝶根越关越紧，其密封性能可靠，达到无泄漏。3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

设计与制造

法兰连接

结构长度

试验与检验

GB/T 12238

GB/T9113.1 GB/T9113.2

GB/T 9115.1 GB/T 9115.2 HG20592

GB/T 12221

GB/T 13927

公称通径	DN(mm)	50-2000				50-500
公称压力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
试验压力Ps(MPa)	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	<0.1 x DNmm3/s(符合 Conform GB/T13927标准 Standard)
适用温度	碳钢 : -29℃~425℃　　不绣钢 :-40℃~600℃
适用介质	空气、水、蒸汽、煤气、油品及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗轮传动、气动传动、电动传动、液动传动
