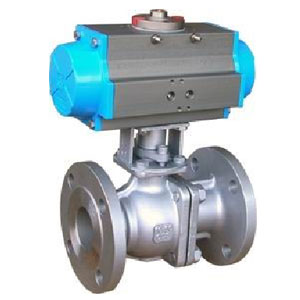

ZSJQ气动切断二通球阀
ZSJQ气动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。
产品概述
ZSJQ气动切断二通球阀是一种旋转型切断球阀，为气动或电动单元组合仪表中的执行单元，一般与电磁阀等元件组合使用。密封形式有软密封与硬密封两种，分别在-40℃～180℃ 与-60℃～450℃工况下使用。"O"型切断球阀采用活塞式气动执行机构或者电动执行 机构，"O"型切断球阀的球形表面采用特殊工艺进行硬化处理，使其表面平滑耐磨，阀座及密封材料采用耐高温、耐磨损的碳纤维材料制成，产品结构精巧合理。该系列产品转动效率高、推力大、密封性好，额定流量 系数大、零件互换性好等特点。本系列产品被广泛应用于石 油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门 的气体、液体输送管道中介质的切断或开启，满足工况要求。
技术参数
ZSJQ气动切断二通球阀主要技术参数
| 本体部分 | |
|---|---|
| 阀体形式 | 直通铸造阀 |
| 阀体材质 | ZG230-450 ZG1Cr18Ni9Ti |
| 公称通径 | DN15-DN300 |
| 公称压力 | PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K |
| 连接形式 | 法兰 FF RF RTJ 等 |
| 结构长度 | 符合IEC534 |
| 阀盖形式 | 一体式 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封垫 | 金属夹石墨密封垫 四氟乙烯垫等 |
| 阀内部件 | |
| 阀芯型式 | 球型 |
| 流量特性 | 线性 |
| 内件材质 | 标准材质组合及使用温度、压力请参阅附表 |
| 执行机构 | |
| 气动 | 活塞式气动执行机构 |
| 单作用 | 气—开（弹簧复位） |
| 双作用 | 气—开/气—关 |
零件材料及内部结构
| 本体材质为碳钢 | ||||
| 1 | 阀体 | WCB | LCB | WC9 |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 垫片 | PTFE/金属石墨缠绕垫片 | ||
| 4 | 球 | 根据实际工况而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 阀杆 | 2Cr13 | 2Cr13 | 2Cr13 |
| 7 | 填料压盖 | WCB | LCB | WC9 |
| 本体材质为不锈钢 | ||||
| 1 | 阀体 | CF8 | CF8M | CF3M |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 垫片 | PTFE/金属石墨缠绕垫片 | ||
| 4 | 球 | 根据实际工况而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 阀杆 | 304 | 316 | 316L |
| 7 | 填料压盖 | CF8 | CF8M | CF3M |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
规格与技术参数
| 公称通径 DN（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 300 |
| 额定流量系数 KV | 20 | 38 | 72 | 110 | 170 | 270 | 380 | 510 | 940 | 1400 | 2200 | 3500 | 8500 |
| 公称压力 | 1.6、4.0、 6.4 | ||||||||||||
| 阀芯转角(°) | 0°±4°～90°±4° | ||||||||||||
| 适用工作温度 | 软密封-40～180 硬密封-60～450 | ||||||||||||
| 允许压差(MPa) | 等于公称压力 | ||||||||||||
| 允许泄露量等级 | 软密封Ⅵ级 硬密封Ⅳ级 | ||||||||||||
| 动作时间(S) | 0.5～0.7 | ||||||||||||
| 防护等级 | 相当于 IP65.5 级防尘防水型 | ||||||||||||
| 汽缸输出力矩 (N.m) | 5.9～6780 | ||||||||||||
| 电动执行器输 出力矩(Kgf.m) | 2～60 | ||||||||||||
| 汽缸操作压力 (MPa) | 双作用 0.2～1.0 单作用 0.3～1.0 | ||||||||||||
特殊要求
1、特殊检验；
2、完全去油、去水处理；
3、禁铜处理；
4、特殊接口，配管；
5、真空条件下使用；
6、指定图层颜料；
7、特殊介质（氧气、氢气、氯气）；
8、使用不锈钢连接件；
外形尺寸
| 公称通径 DN(mm) | L | D(φ) | D1φ) | D2φ) | b | H | n-(φ)d | L0 |
| 15 | 130 | 95 | 65 | 46 | 14 | 230 | 4-φ14 | 165 |
| 20 | 140 | 105 | 75 | 56 | 16 | 230 | 4-φ14 | 165 |
| 25 | 150 | 115 | 85 | 65 | 16 | 250 | 4-φ14 | 186 |
| 32 | 164 | 140 | 100 | 76 | 18 | 250 | 4-φ18 | 186 |
| 40 | 180 | 150 | 110 | 84 | 18 | 290 | 4-φ18 | 288 |
| 50 | 200 | 165 | 125 | 99 | 20 | 290 | 4-φ18 | 288 |
| 65 | 220 | 185 | 145 | 118 | 20 | 310 | 4-φ18 | 235 |
| 80 | 250 | 200 | 160 | 132 | 20 | 310 | 8-φ18 | 235 |
| 100 | 280 | 220 | 180 | 156 | 22 | 415 | 8-φ18 | 495 |
| 125 | 320 | 250 | 210 | 184 | 22 | 458 | 8-φ18 | 495 |
| 150 | 360 | 285 | 240 | 211 | 24 | 595 | 8-φ22 | 750 |
| 200 | 400 | 340 | 295 | 266 | 24 | 595 | 12-φ22 | 750 |
| 250 | 630 | 405 | 355 | 319 | 26 | 680 | 12-φ26 | 850 |
| 300 | 750 | 460 | 410 | 370 | 28 | 750 | 12-φ26 | 850 |
注:表中所有数据均以PN16 为依据。
外形结构尺寸图
