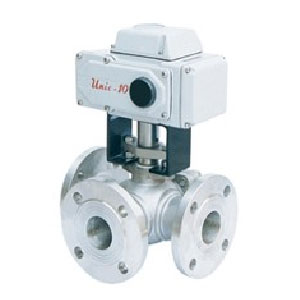

ZAJTQ电动切断三通球阀
ZAJTQ电动切断三通球阀是由CHR系列智能式电动执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。
产品概述
ZAJTQ电动切断三通球阀是由CHR系列智能式电动执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。两阀座密封三通球阀具有结构紧凑、外型美观、密封性 能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。
技术参数
| 本体部分 | |
|---|---|
| 阀体形式 | 直通铸造三通阀 |
| 阀体材质 | ZG230-450 ZG1Cr18Ni9Ti |
| 公称通径 | DN15-DN300 |
| 公称压力 | PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K |
| 连接形式 | 法兰 FF RF RTJ 等 |
| 结构长度 | 符合IEC534 |
| 阀盖形式 | 一体式 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封垫 | 金属夹石墨密封垫 四氟乙烯垫等 |
| 阀内部件 | |
| 阀芯型式 | O型三通球芯 |
| 流量特性 | 近似快开型 |
| 内件材质 | 标准材质组合及使用温度、压力请参阅附表 |
| 执行机构 | |
| 电动 | 角行程电动执行结构 |
零件材料及内部结构
| 本体材质为碳钢 | ||||
| 1 | 阀体 | WCB | LCB | WC9 |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 垫片 | PTFE/金属石墨缠绕垫片 | ||
| 4 | 球 | 根据实际工况而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 阀杆 | 2Cr13 | 2Cr13 | 2Cr13 |
| 7 | 填料压盖 | WCB | LCB | WC9 |
| 本体材质为不锈钢 | ||||
| 1 | 阀体 | CF8 | CF8M | CF3M |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 垫片 | PTFE/金属石墨缠绕垫片 | ||
| 4 | 球 | 根据实际工况而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 阀杆 | 304 | 316 | 316L |
| 7 | 填料压盖 | CF8 | CF8M | CF3M |
注：以上为标准配置结构，标准的阀体材料是碳钢和不锈钢，也可根据用户需求进行配置。
介质流向原理
三通球阀分L型和T型，介质流通方向见下图。L 型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T 型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。
执行标准
1. 设计和制造：GB／T12237-1989； APl608
2．检验和试验：GB／T13927-1992； APl 598
3 法兰连接：JB／T79]一 2-1994； ASME／ANSI B165
4 结构长度：JD-2002
技术指标
1、控制精度：0.1%～3.1%可调。
2、接受控制信号：0～10mA.DC、 4～20mA.DC 或 1～5V.DC。
3、按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择 3、控制精度选择。
4、电动装置全开、全闭位置自动定位标定，方便准确。
5、按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
6、输出电动装置位置信号：4～20mA.DC 对应电动装置全闭、全开。
安装尺寸
| 公称压力 （MPa） | 公称通径 DN(mm) | 尺寸(mm) | |||||||
| D | D1 | D2 | L | H1 | A | b | n-d | ||
| 1.6 | 25 | 115 | 85 | 65 | 160 | 199 | 157 | 16 | 4-φ14 |
| 32 | 140 | 100 | 76 | 180 | 240 | 208 | 18 | 4-φ18 | |
| 40 | 150 | 110 | 84 | 200 | 255 | 208 | 18 | 4-φ18 | |
| 50 | 165 | 125 | 99 | 230 | 286 | 208 | 20 | 4-φ18 | |
| 65 | 185 | 145 | 118 | 290 | 330 | 256 | 20 | 4-φ18 | |
| 80 | 200 | 160 | 132 | 310 | 349 | 256 | 20 | 4-φ18 | |
| 100 | 220 | 160 | 156 | 350 | 421 | 256 | 22 | 8-φ18 | |
| 125 | 250 | 210 | 184 | 400 | 485 | 256 | 22 | 8-φ18 | |
| 150 | 285 | 240 | 211 | 480 | 524 | 256 | 24 | 8-φ22 | |
| 2.5 | 25 | 115 | 85 | 65 | 160 | 199 | 157 | 16 | 4-φ14 |
| 32 | 140 | 100 | 76 | 180 | 240 | 208 | 18 | 4-φ18 | |
| 40 | 150 | 110 | 84 | 200 | 255 | 208 | 18 | 4-φ18 | |
| 50 | 165 | 125 | 99 | 230 | 286 | 208 | 20 | 4-φ18 | |
| 65 | 185 | 145 | 118 | 290 | 330 | 256 | 22 | 8-φ18 | |
| 80 | 200 | 160 | 132 | 310 | 349 | 256 | 24 | 8-φ18 | |
| 100 | 235 | 190 | 156 | 350 | 421 | 256 | 24 | 8-φ22 | |
| 125 | 270 | 220 | 184 | 400 | 485 | 256 | 26 | 8-φ26 | |
| 150 | 300 | 250 | 211 | 480 | 524 | 256 | 28 | 8-φ26 | |
外形结构尺寸图
