Q611F气动三片式内螺纹球阀PN16

产品概述

Q611F气动三片式内螺纹球阀PN16～PN64分为整体式、两段式及三段式。阀体铸造采用国外引进的先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。

性能参数

结构连接尺寸

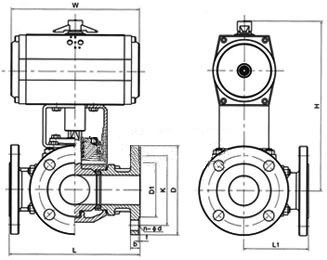

尺寸图

维护

气动球阀在安装前的准备工作：
1、保证气动管路球阀安装位置管线在同轴位置上，管线上两片法兰应保持平行，确认管线能够承受气动管路球阀自身重量，如果发现管线不能承受气动管路球阀重量，则在安装前为管线配备相应的支撑。 　　
2、确认管线内是否有杂质、焊渣等，必须要把管线内吹扫干净。 　　
3、核对气动管路球阀铭牌，并对气动管路球阀进行全开全闭数次操作，确认阀门能够正常工作，再全面检查一次阀门的各个细节，保证阀门完好无损。 　　
4、除去阀门两端的保护盖，检查阀体内是否干净，清洗阀体内腔，由于气动管路球阀的密封面是球形状，即使微小的杂物也可能造成密封面的损伤。 　　

气动管路球阀的安装： 　　
1、气动管路球阀的任何一段都可安装在上游端，手柄气动管路球阀可以安装在管线的任何位置，如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀，则必须垂直安装，阀门进出口处在水平位置上。 　　
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。 　　
3、法兰上的螺栓需对称、逐次、均匀拧紧。 　　
4、如果气动管路球阀采取气动、电动等执行器时，按说明书完成气源、电源的安装。 　　

气动管路球阀安装后的检查： 　　
1、安装完毕后，启动气动管路球阀开、关数次，应该动作灵活，受力均匀，气动管路球阀工作正常。 　　
2、根据管道压力设计要求，通压后检测气动管路球阀与管道法兰结合面的密封性能。
