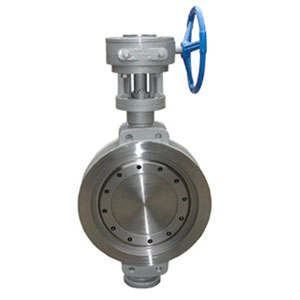

D373H蜗轮对夹式硬密封不锈钢蝶阀PN10~PN25

D373H蜗轮对夹式硬密封不锈钢蝶阀是工开阀门引进国外先进技术的基础上,采用精密的三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上。

产品概述

D373H蜗轮对夹式硬密封不锈钢蝶阀是工开阀门引进国外先进技术的基础上,采用精密的三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

产品特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能。
2、阀体选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、碟板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

技术参数

D373H蜗轮对夹式硬密封不锈钢蝶阀PN10~PN25主要技术参数
公称通经DN(mm)50~2000
公称压力PN(MPa)0.61.01.62.5
密封试验(MPa)0.661.11.762.75
强度试验(MPa)0.91.52.43.75
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式蜗轮传动、电动、气动、液动

零部件材料

D373H蜗轮对夹式硬密封不锈钢蝶阀PN10~PN25主要零部件材料
零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨

执行标准

D373H蜗轮对夹式硬密封不锈钢蝶阀PN10~PN25执行标准
制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92

外形连接尺寸

D373H蜗轮对夹式硬密封不锈钢蝶阀PN10~PN25主要外形连接尺寸(mm)
公称通经(DN)主要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LHH1D14-Ф-MD14-Ф-MD14-Ф-M
5043350112125Ф18125Ф18125Ф18
6546370115145Ф18145Ф18145Ф18
8049380120160Ф18160Ф18160Ф18
10056420138180Ф18180Ф18190Ф23
12564460164210Ф18210Ф18220Ф27
15070555175240Ф23240Ф23250Ф27
20071605208295M20295M20310M24
25076680243350M20355M24370M27
30083800283400M20410M24430M27
35092835310460M20470M24490M30
400102915340515M24525M27550M33
450114960380565M24585M27600M33
5001271020410620M24650M30660M33
6001541225470725M27770M33770M36
7001651355550840M27840M33875M39
8001901470640950M30950M36990M45
90020315457101050M301050M361090M45
100021617957701160M331170M391210M52
120025419658901380M361390M451420M52

安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
