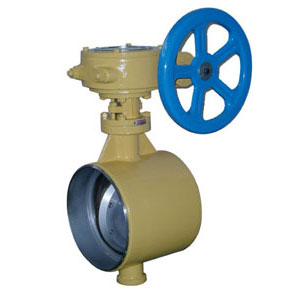

D363H对悍式硬密封蝶阀PN10~PN40

D363H对悍式硬密封蝶阀PN10~PN40是工开阀门引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构。

产品概述

D363H对悍式硬密封蝶阀PN10~PN40是工开阀门引进能够国外先进技术的基础上,采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀均有双向密封功能,产品符合国家GB/T13927-92阀门压力试验标准。

主要特点

1、采用三偏心蝶阀堪称顶尖过程阀门,此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。

2、由于采用焊接结构,使阀门与管道平面达到永久性的零泄漏。

3、此阀无法兰,对管道和保温包扎带来了很大的方便和美观。

技术参数

D363H对悍式硬密封蝶阀PN10~PN40主要技术参数
公称通经DN(mm) DN(100~1200)mm、in4~48
公称压力PN(Mpa)强度试验(1.5×PN)密封试验(1.1×PN)
适用温度碳钢:-29℃~425℃ 不锈钢:-40℃~650℃
适用介质水、蒸汽、热水、油品
驱动方式蜗轮传动、电动、气动、液动
压力等级ANSI 150Lb磅级/PN25
焊接标准GB12224、ANSI B16、25、DIN2559

零部件材料

D363H对悍式硬密封蝶阀PN10~PN40主要零部件材料
零件名称材料
阀体碳钢、不锈钢、铬铝钢
蝶板碳钢、合金钢、不锈钢
阀座3不锈钢、钴基硬质合金
轴套不锈钢
阀杆不锈钢、特殊材料
填料柔性石墨

连接尺寸

D363H对悍式硬密封蝶阀PN10~PN40主要连接尺寸(mm)
公称通经主要尺寸公称通经主要尺寸
inDN(mm)LH1HinDN(mm)LH1H
410019027037018450330535820
512520029539020500350560900
615021030841624600390630980
8200230370530287004306701100
10250250450580328004708001300
12300270465630369005108501370
143502904755954010005508801480
1640031050575548120063010001690

安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
