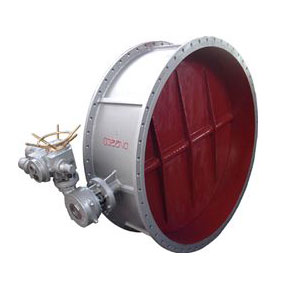

TD941W电动通风大口径蝶阀

TD941W电动通风大口径蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。

产品概述

TD941W电动通风大口径蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

技术参数

TD941W电动通风大口径蝶阀主要技术参数
公称压力(Mpa)0.05MPa介质温度-30℃~-350℃
强度试验0.1MPa适用介质冷热风、烟气
介质流速25m/s泄漏率3%

零件材料

TD941W电动通风大口径蝶阀主要零件材料
零件名称阀体阀板阀轴
材料碳钢碳钢碳钢、不锈钢

外形连接尺寸

TD941W电动通风大口径蝶阀主要外形连接尺寸(mm)
DNDD1LL1L2 n-Фdb
3004053701207162208-1210
3504554201407862408-1410
40050547014092427012-1810
45057053016099929512-1810
500620580160107932512-1810
600720680180114038016-1812
700820780180124043016-1812
800920880200134449016-1812
9001040990200144454016-1814
100011401090220154459020-1814
110012401190220164464020-1814
120013401290240174469020-1814
130014401390240186476020-1816
140015401490260202081024-1816
150016401590260212086024-1816
160017401690280224098024-1816
1700184017902802340103028-2216
1800194018903002440109628-2216
1900204019903002540114632-2216
2000215020903202640119632-2616
2200236023003403252129636-2616
2400256025003603452139636-2618
2600276027003803652149640-2618
2800296029004003852159640-2618
3000319031104003896169844-3018
3200339033104404110179844-3020
3400359035104404396189848-3020
3600379037104804636199848-3020
3800400039104804886209852-3022
4000421041205205160221052-3022

安装注事事项

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上,应关闭安装为宜;焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面,焊后取下 阀门,对阀门密封面及管道内腔进行清洁,然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净,去掉灰尘和污物。
5、安装前应空试蝶阀,启闭应灵活,启闭位置与指针指示位置相符合。
6、手动操作顺时针为关,逆时针为开,指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时,不准用单法兰进行安装试压,必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固,不准依次单独紧固。
9、限位螺钉出厂前,已经调好,不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错,用户在第一次接通电源前要先手动开启至半开位置,再按点动开关,检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除,防止用加力方法开关阀门,造成阀门的损坏。
