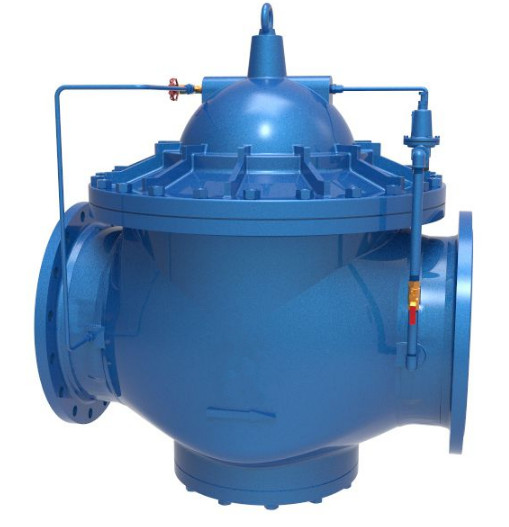

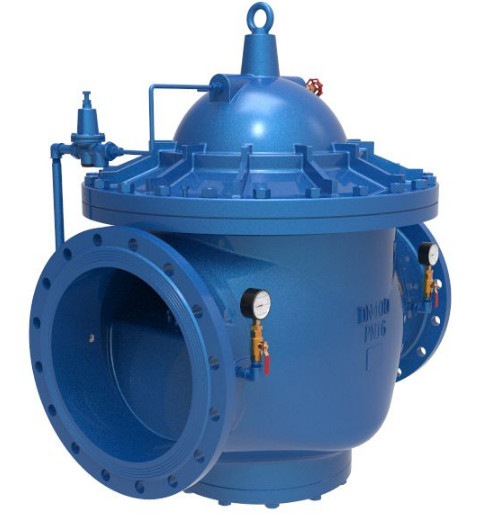

水控多喷孔减压阀
当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力高升关闭主阀，出口压力不再升高。当阀门出口压力下降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，减压效果明显。 该阀性能稳定、安全可靠、安装调节方便，使用寿命长。可用于生活给水、消防系统及工业给水系统。
工作原理
当阀门从进口端给水时，水流过针阀进入主阀控制室，出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时，导阀关闭。控制室停止排水，此时主阀控制室内压力高升关闭主阀，出口压力不再升高。当阀门出口压力下降到导阀弹簧设定压力时，导阀开启，控制室向下游排水。由于导阀系统排水量大于针阀的进水量，主阀控制室压力下降，进口压力使主阀开启。在稳定状态下，控制室进水、排水相同，主阀开度不变，减压效果明显。 该阀性能稳定、安全可靠、安装调节方便，使用寿命长。可用于生活给水、消防系统及工业给水系统。
连接尺寸
DN | 500 | 600 | 700 | 800 |
L | 1075 | 1230 | 1300 | 1450 |
H1 | 620 | 395 | 930 | 950 |
H | 750 | 850 | 1120 | 1150 |
零件材质
阀体、阀盖 | 阀座 | 阀瓣 | 阀杆 | 弹簧 | 滑套 |
铸铁、碳钢、不锈钢 | 锡青铜、不锈钢 | 碳钢、不锈钢＋丁腈橡胶 | 铝青铜、铬不锈钢 膜片 丁腈橡胶 膜片压板 碳钢、不锈钢 | 不锈钢 | 不锈钢 |
主要规格
阀门通径：DN50-DN300
压力等级：PN10-PN25
进口压力设定范围：10%*P1-8kgf/c㎡
特点
超强的抗气蚀能力
较低的噪音
超长的使用寿命
在线维护
较低的维护成本
出口压力稳定
