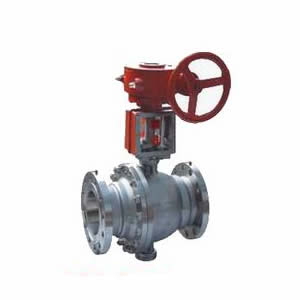

QY347F蜗轮氧气法兰球阀

QY347F蜗轮氧气法兰球阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。

上一个：[ Q44F、Q45F不锈钢三通法兰球阀 ] 下一个：[PBQ340F/H上装式软密封偏心半球阀]

产品概述

QY347F蜗轮氧气法兰球阀作为冶金工业中输送氧气管路上的启闭装置，较其它通用阀门相比有许多特别严格的要求。因为氧气属易燃易爆危险品，所以必需防泄漏，防静电，防火花，以避免发生事故。在结构上，设计为：阀瓣启闭时阀杆只升降而不转动，有效地降低了密封副磨损、填料磨损和上密封磨损；侧法兰上装有接地螺钉，避免产生静电火花；阀杆外露部分用有机玻璃密闭封盖，用以防尘防油。

执行标准

QY347F蜗轮氧气法兰球阀执行标准
设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092

压力试验

QY347F蜗轮氧气法兰球阀压力试验
公称压力	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

零件材料及性能

QY347F蜗轮氧气法兰球阀主要零件材料及性能
阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质	水蒸汽油品	硝酸类		强氧化介质	醋酸类		尿素类

连接尺寸及重量

QY347F-16P蜗轮氧气法兰球阀PN16主要连接尺寸及重量
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	140	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
Wt（㎏）	2.5	3	5	6	7	10	15	19	33	58	93	160

QY347F-25P蜗轮氧气法兰球阀PN25主要连接尺寸及重量
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500

QY347F-40P蜗轮氧气法兰球阀PN40主要连接尺寸及重量
公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1000	1100	1500	1800

安装注意事项

1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
