VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀
VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。
产品概述
VQ370F、VQ370H、VQ370Y蜗轮对夹式V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。手动V型球阀其主要特点是：
（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（1）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当对夹V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
性能规范
| 公称压力 PN(MPa) | 试验压力 | 适用介质 | 适用温度 | |
|---|---|---|---|---|
| 壳体试验 | 密封试验 | |||
| 1.6 | 2.4 | 1.76 | 水、油、气及高粘度、含纤维、固体颗粒等介质 | -28℃～550℃ |
| 2.4 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| 应用规范 | 连接对夹 | JB79-59 GB20592-97 AMSI B16.5 | ||
| 检验和试验 | JB/T 9092-99 、API 598 | |||
零件材料
| 零件名称 | 阀门材质 | |
|---|---|---|
| 阀体、阀盖 | WCB | CF8 |
| 密封圈 | 2Cr13+氮化 | 304+氮化 |
| 球体 | 2Cr13+硬格 | 304+硬格 |
| 阀座、阀杆 | 2Cr13 | 304 |
| 垫片 | 柔性石墨+不锈钢 | 柔性石墨+不锈钢 |
| 双头螺栓 | 35CrMoA | 1Cr18Ni9Ti |
外形连接尺寸
公称压力 或压力级 | 公称通径 | 尺寸(mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| (mm) | (in) | W | W1 | d | d1 | H1 | H | |
| PN1.6MPa | 25 | - | 50 | 25 | 64 | 38 | 57 | 200 |
| 40 | - | 60 | 25 | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 32 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 38 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 45 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 50 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 55 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 65 | 216 | 164 | 177 | 370 | |
| 200 | - | 200 | 80 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 92 | 326 | 259 | 252 | 420 | |
| 300 | - | - | - | - | 300 | 270 | 510 | |
| PN2.5MPa | 25 | - | 50 | 25 | 64 | 38 | 57 | 200 |
| 40 | - | 60 | 25 | 82 | 49 | 63 | 205 | |
| 50 | - | 75 | 32 | 100 | 60 | 92 | 225 | |
| 65 | - | 85 | 38 | 120 | 75 | 100 | 235 | |
| 80 | - | 100 | 45 | 131 | 89 | 108 | 260 | |
| 100 | - | 115 | 50 | 158 | 113 | 117 | 270 | |
| 125 | - | 135 | 55 | 180 | 140 | 140 | 320 | |
| 150 | - | 160 | 65 | 216 | 164 | 177 | 370 | |
| 200 | - | 200 | 80 | 268 | 205 | 200 | 390 | |
| 250 | - | 240 | 92 | 326 | 259 | 252 | 420 | |
| 300 | - | - | - | - | 300 | 270 | 510 | |
| CLASS150 | 25 | - | 50 | 25 | 64 | 38 | 57 | 200 |
| 40 | 11/2 | 60 | 25 | 82 | 49 | 63 | 205 | |
| 50 | 2 | 75 | 32 | 100 | 60 | 92 | 225 | |
| 65 | 21/2 | 85 | 38 | 120 | 75 | 100 | 235 | |
| 80 | 3 | 100 | 45 | 131 | 89 | 108 | 260 | |
| 100 | 4 | 115 | 50 | 158 | 113 | 117 | 270 | |
| 125 | 5 | 135 | 55 | 180 | 140 | 140 | 320 | |
| 150 | 6 | 160 | 65 | 216 | 164 | 177 | 370 | |
| 200 | 8 | 200 | 80 | 268 | 205 | 200 | 390 | |
| 250 | 10 | 240 | 92 | 326 | 259 | 252 | 420 | |
| 300 | 12 | - | - | - | 300 | 270 | 510 | |

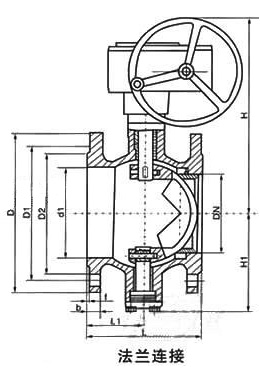

外形尺寸图
