200M水控多喷孔减压阀
200M水控多喷孔式减压阀具有结构紧凑，内部多级减压，抗气蚀能力强，寿命长，噪音低，振动小等优点，广泛应用于建筑系统、高档酒店，写字楼等环境要求较为严格的场合，也可用于水电站冷却供水等高压差的场合。
概述
200M水控多喷孔式减压阀具有结构紧凑，内部多级减压，抗气蚀能力强，寿命长，噪音低，振动小等优点，广泛应用于建筑系统、高档酒店，写字楼等环境要求较为严格的场合，也可用于水电站冷却供水等高压差的场合。
主要技术特点
1、超强的抗气蚀能力：阀门利用对撞消能，特殊的鼠笼结构保证阀门即使在超强的气蚀工矿下仍然安全运行，无最低气蚀指数限制。
2、噪音低：内部设有特殊的降噪结构，即使阀门在最大的消能工矿下，也仍然能保持较低的噪音水平。
3、使用寿命长：阀门配件均采用高性能材料，膜片采用高强度化尼龙橡胶，以及阀门的超强抗气蚀能力，使阀门具有超长的使用寿命。
4、出口压力稳定：具有良好的抗振能力，不随进口压力和流量变化而变化。
主要规格
阀门通径：DN50-DN300
压力等级：PN10-PN25
进口压力设定范围：10%*P1-8kgf/c
设计与应用标准
1、设计与制造标准：JB/T 10674-2066、GB/T 12244-2006
2、法兰连接标准：JB/T 78-1994、JB/T 79-1994
3、结构长度标准：GB/T 12221-2005、厂标
4、检验与实验标准：JB/T 10674-2006、GB/T 12245-2006
主要技术性能
公称压力（MPa） | 实验压力 | 工作温度 | 适用介质 | 出口压力设定范围 | |
壳体 | 密封 | ≤80℃ | 清水、污水、源水 | 10%P1～0.8MPa | |
1.0 | 1.5 | 1.1 | |||
1.6 | 2.4 | 1.75 | |||
2.5 | 3.75 | 2.75 | |||

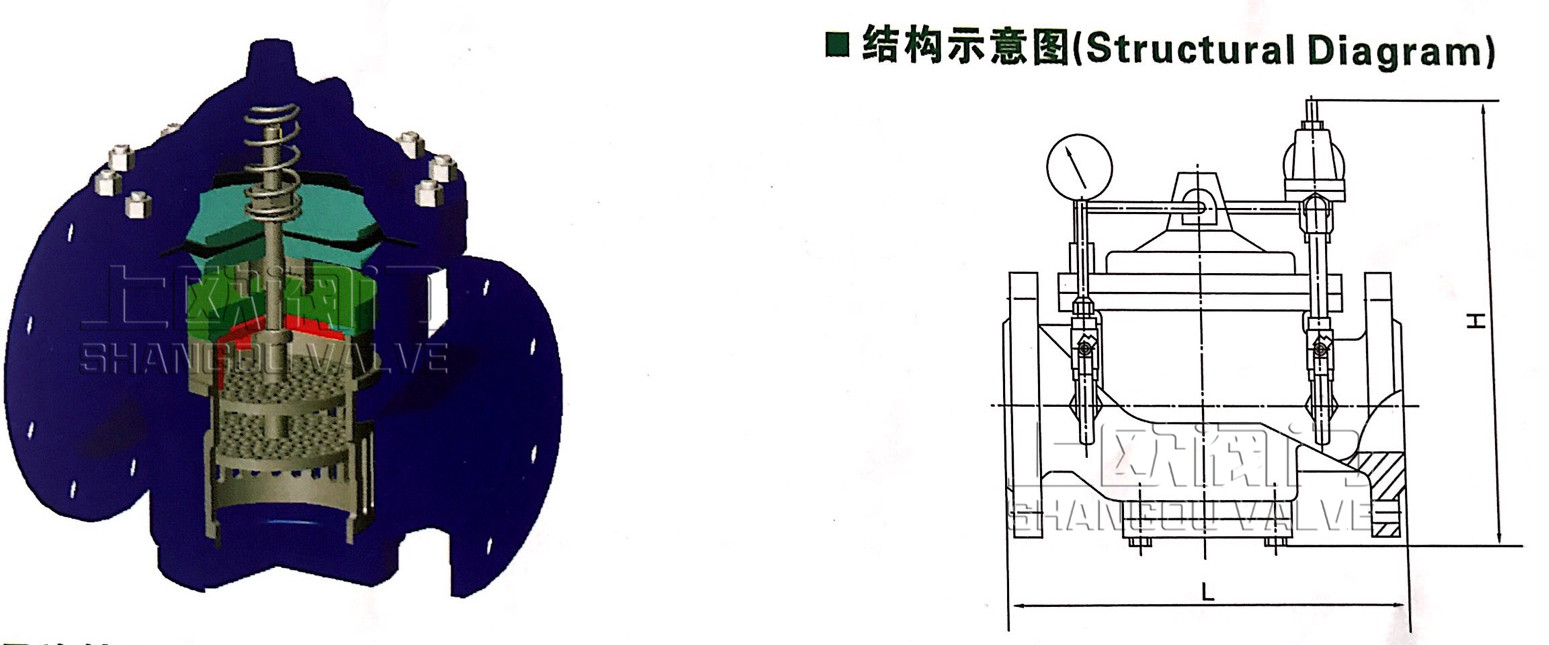

结构示意图
主要外形及连接尺寸
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 203 | 216 | 241 | 292 | 330 | 394 | 457 | 533 | 610 |
H | 380 | 400 | 410 | 480 | 510 | 520 | 580 | 640 | 700 |
