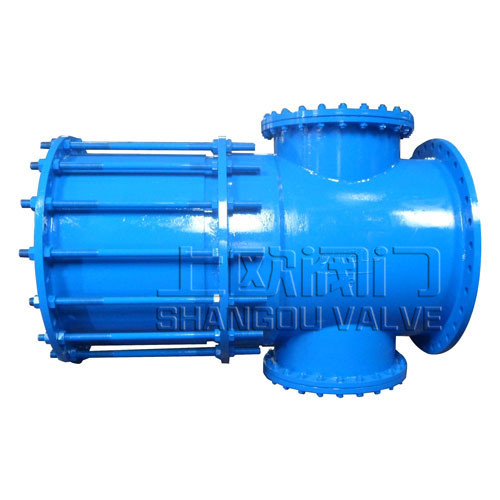

拉杆伸缩十字滤管

拉杆伸缩十字滤管(以下简称十字滤管)适合装置于水力自动阀(如减压、泄压、持压等)及多喷孔阀或其他主要设备之进口端,具有沉淀、粗滤以防止杂物堵塞阀体,保护阀类或设备之正常使用,并具有拉杆伸缩等功能。

工作原理

        拉杆伸缩十字滤管(以下简称十字滤管)适合装置于水力自动阀(如减压、泄压、持压等)及多喷孔阀或其他主要设备之进口端,具有沉淀、粗滤以防止杂物堵塞阀体,保护阀类或设备之正常使用,并具有拉杆伸缩等功能。

结构与特点

1. 主要技术参数

1.1 此产品符合Q/IDIK17-2008拉杆伸缩十字滤管企业标准;

1.2 十字滤管的公称压力为 PN10(PN16、PN25);

1.3 密封试验压力为1.1MPa(1.76MPa、2.75MPa);

1.4 强度试验压力为1.5MPa(2.4MPa 、3.75MPa);

1.5 压力试验应符合标准JB/T9092-1999的规定;

1.6 连接法兰应符合标准GB/T17241.6-98的规定。

性能要求

2.1十字滤管具有伸缩功能,可在一定范围内补偿管道的轴向位移,传递轴向推拉力;

2.2十字滤管上部设置手孔或人孔盖,便于清理垃圾;

2.3十字滤管下部设置手孔或人孔盖及排污球阀,便于排污冲洗;

2.4 伸缩管用螺柱连接,结构简单,安装维护方便

专业术语

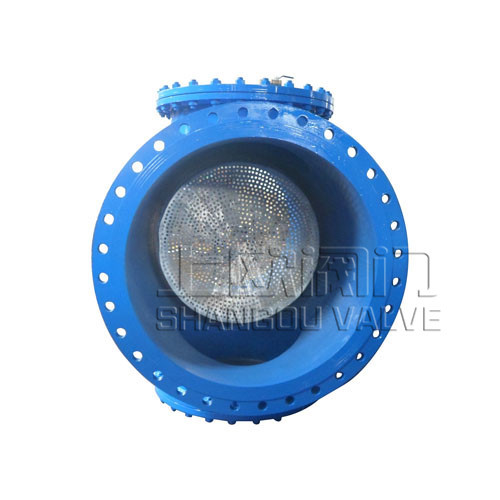

 十字滤管采用菱形滤网孔

  1. 过滤面积:过滤网表面积;

2.通流面积:过滤介质流过过滤网孔的总截面积;

3.开孔滤:通流面积/过滤面积;

3.1十字滤管装于多喷孔前时,十字滤管滤网开孔面积须为多喷孔开孔面积的2倍以上;

3.2十字滤管装于多喷孔前时,十字滤管菱形滤网孔通过直径≤多喷孔喷管最小直径

外形尺寸





材质

1. 阀体:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89。

2. 上、下盖:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89。

3. 伸缩管:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89。

4 .活套法兰:球墨铸铁,相应的物理化学主要控制指标详见国家标准GB12227-89。

5. 滤网:不锈钢,相应的物理化学主要控制指标详见国家标准(GB1220-92)。

6. 螺杆:8.8级(镀锌)

检验

为保证所提供十字滤管符合本工程要求,供货方需于交货前进行规定检验,

项目如下:

1. 阀体壳体试验应按标准GB13927-92的规定。

2. 密封试验应按标准GB13927-92的规定。

涂装

阀门油漆涂装规范_表面处理

本规范规定了锻造、铸造以及其他材料的阀门,在涂装前的表面处理方法。阀门对涂装要求高,涂装施工困难,因此,优良的表面处理和适应的油漆品种特别重要。本规范对于其他机械产品的油漆涂装也有很好的借鉴意义。

  1. 对锻造阀体的闸阀、截止阀、止回阀、过滤器、旋塞阀: a. 阀体材料为奥氏体不锈钢、双相不锈钢的,阀门外表面做酸洗钝化处理; b. 阀体材料为碳钢、低合金钢和合金钢等易蚀铁素体金属的,阀门外表面采用表面磷化处理; c. 阀体材料为铜及铜合金类、铝及铝合金等有色金属和合金的,保持原有表面作为最终完工状态;

2. 对锻造阀体的球阀: a. 阀体材料为奥氏体不锈钢、双相不锈钢、各种有色金属及其合金(铜基、镍基等合金)的,保持机加工表面作为最终完工状态; b. 阀体材料为碳钢、低合金钢和合金钢等易蚀铁素体金属的,完工表面采用油漆涂装方法;

3. 对铸造阀体阀门: a.阀体材料为奥氏体不锈钢、双相不锈钢、各种有色金属及其合金(铜基、镍基等合金)的,阀门外表面做酸洗钝化处理; b. 阀体材料为灰铸铁和球墨铸铁类的,阀门外表面采用静电喷涂环氧粉末,色标RAL5015(天蓝); c. 其他采用外表面油漆涂装方法。

4. 其他表面涂装方法如ENP、镀锌、达克罗等方法作为特殊要求,根据需求执行,不列入本规范。

包装及贮运

阀体内外表面要进行喷砂处理,以除去铁锈、水分及油等杂质。

2. 十字滤管内外部铸铁件应采用无毒环氧树脂粉体涂装,防止生锈和流体腐蚀,颜色采用土耳其蓝(色号1-46)。

3. 涂层应光滑均匀无缺陷,涂料干后不溶解于水,不影响水质,并不因空气温度变化而分解。

4. 涂层厚度应达0.2㎜以上。粉末涂料必须经过检测,符合饮用水卫生要求。

5. 阀门的包装及贮运应符合标准JB/T7928的规定。
