Q641F型气动法兰两片式球阀PN16~PN25

Q641F型气动法兰两片式球阀PN16~PN25采用活塞式气动执行器及球阀组成。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。

产品概述

Q641F型气动法兰两片式球阀PN16~PN25采用活塞式气动执行器及球阀组成。气动法兰球阀具有结构紧凑、体积精小、运行可靠、流阻系数低、密封性好、维修容易、安装方便、适应性强等优点。气动法兰球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动法兰球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。

技术参数

Q641F型气动法兰两片式球阀PN16~PN25主要技术参数
公称通径DN(mm)1520253240506580100125150200
额定流量系数KV213872112170273384512940145222223589
公称压力(MPa)PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
允许压差(MPa)≤公称压力
阀体形式两段式铸造球阀
连接形式法兰式、焊接式、螺纹式
阀芯形式"O"型球形阀芯
密封填料V型聚四氟乙烯填料、柔性石墨填料等
流量特性近似快开型
动作范围0~90°
泄露量Q按GB/T4213-92,小于额定KV0.01%
可调范围250:1350:1
配置执行机构可配GT、SR、ST、AT、AW等系列气动执行机构
控制方式开关型(开关两位控制)、调节型(4~20mA控制)

零件及材料

Q641F型气动法兰两片式球阀PN16~PN25主要零件及材料
零件名称材料
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金)

填料V型PTFE四氟填料、柔性石墨

结构连接尺寸

Q641F型气动法兰两片式球阀PN16~PN25主要结构连接尺寸(mm)

公称通径

DN(mm)

主要尺寸法兰尺寸
PN1.6MPaPN2.5MPa
LHH1L1DD1D2n-φdDD1D2n-φd
15130185/1409565464-149565464-14
20140191/14010575454-1410575564-14
25150193/14011585654-1411585654-14
32165212/164140100764-18140100764-18
40180217/164150110844-18150110844-18
50200260102190165125994-18165125994-18
652202931142101851451184-181851451188-18
802503231272472001601328-182001601328-18
1002803821522762201801568-182351901568-22
1253204681843482502101848-182702201848-26
1503605102193782852402118-223002502118-26
20040065527352434029526612-2236031027412-26
250630/360/40535531912-2642537033012-30
300750/395/46041037012-2648543038916-30

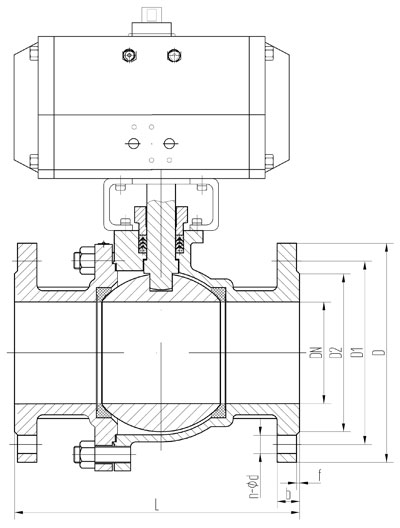

外形结构尺寸图


维护

气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。



气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。

气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
