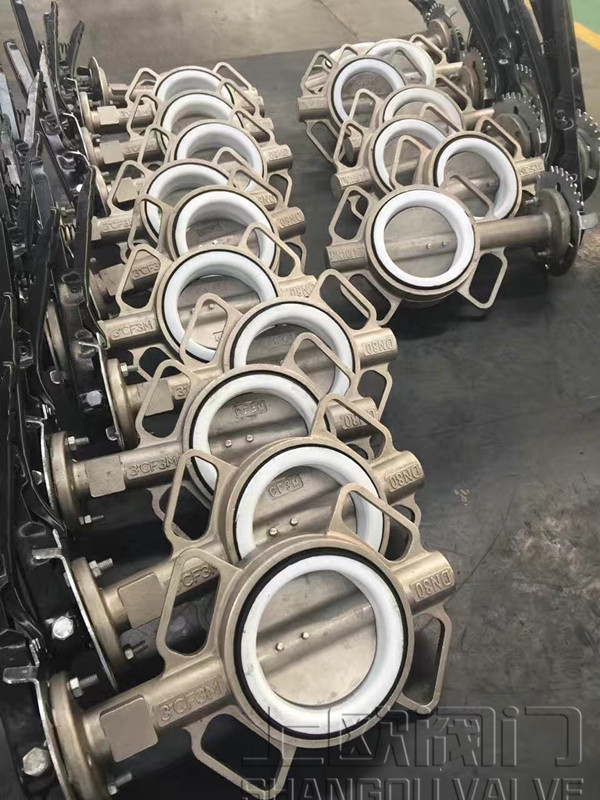

150Lb手柄式对夹内衬蝶阀

软密封蝶阀采用内衬式结构,结构简单而实用,上线以 后,几乎不需要调试和维护。内衬式蝶阀的工作环境只需要 注意,温度不能超过衬里的使用极限温度,介质中无坚硬的 颗粒状固体即可。

产品概述

psb (21)_副本_副本.jpg

  软密封蝶阀采用内衬式结构,结构简单而实用,上线以 后,几乎不需要调试和维护。内衬式蝶阀的工作环境只需要 注意,温度不能超过衬里的使用极限温度,介质中无坚硬的 颗粒状固体即可。

产品特点

1. 软密封蝶阀采用内衬式结构,结构简单而实用,上线以后,几乎不需要调试和维护。内衬式蝶阀的工作 环境只需要注意,温度不能超过衬里的使用极限温度,介质中无坚硬的颗粒状固体即可。

2. 蝶阀衬里采用可快速更换式衬里,衬里为橡胶+骨架的形式,在工程应用时,无需复杂工具即可更换;

3. 对于小口径内衬式蝶阀,阀杆与蝶板的相连部分就有两种形式:有销型和无销型;

4. 有销型的优点:阀杆与蝶板紧密相连,经过点焊处理的销,在实际使用过程中,不会出现销丢失的情况;

5. 无销型的优点:对于小口径可更换式内衬蝶阀,工程现场的维护相对简单,可就地分解和装配。

6. 阀杆与阀体之间的密封,小,中口径均采用 O 型圈密封。

7. 内衬的材料可选:EPDM(≤120), NBR(≤80), Neoprene(≤80), FPM(≤150)等橡胶类材料。

8. 具体选型问题,请于订货前与我司资深工程师进行联系确认。


压力级 150Lb 连接端 对夹

结构形式 中线型 执行器 手柄

                                         相关标准

设计标准 API 609 检测标准 API 598

连接标准 ASME B16.5 上法兰 ISO 5211

适用介质: 水,油,气等

零件材料


材料

序号 部件名称

DI DI DI WCB CF8 CF8M

1 阀体 DI DI DI WCB CF8 CF8M

2 蝶板 DI N10276 C95400 WCB CF8 CF8M

3 阀杆 416 N10276 Monel 420 304 316

4 阀座 EPDM

5 填料 PTFE

6 螺栓 B7 B7 B7 B7 B8 B8M

7 螺母 2H 2H 2H 2H 8 8M


连接尺寸

口径 结构长度

上法兰到管道

中心高

底部到管道中

心高

手轮/手柄

力矩

(N.M)

Cv 备注

2”(DN50) 43 165 82 275 10 130 F07

2.5”(DN65) 46 175 88 275 18 230 F07

3”(DN80) 46 180 97 275 25 340 F07

4”(DN100) 52 200 114 275 30 648 F07

5”(DN125) 56 215 127 290 80 1250 F07

6”(DN150) 56 235 140 290 110 1830 F10

8”(DN200) 60 280 174 390 190 3400 F10
