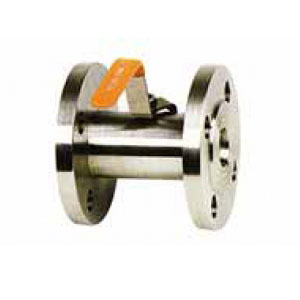

Q41F广式不锈钢法兰球阀
公称压力:1.6-4.0MPa 适用温度范围:-20~232℃~350℃ 适用介质:水、油、气体某些腐蚀性液体
产品特征
公称压力:1.6-4.0MPa
适用温度范围:-20~232℃~350℃
适用介质:水、油、气体某些腐蚀性液体
连接尺寸
公称通经 | d | d2 | L | D | D1 | D2 | b | f | Z-d1 | H | W | |
DN(mm) | in | |||||||||||
15 | 1/2" | 10 | 18 | 92 | 95 | 65 | 45 | 14 | 2 | 4-14 | 60 | 110 |
20 | 3/4" | 12.6 | 20 | 106 | 105 | 75 | 55 | 14 | 2 | 4-14 | 65 | 110 |
25 | 1" | 17 | 24 | 109 | 115 | 85 | 65 | 16 | 2 | 4-14 | 70 | 110 |
32 | 1-1/4" | 22 | 32 | 126 | 135 | 100 | 78 | 16 | 2 | 4-18 | 85 | 145 |
40 | 1-1/2" | 26 | 38 | 136 | 145 | 110 | 85 | 16 | 3 | 4-18 | 90 | 145 |
50 | 2" | 32.8 | 46 | 154 | 160 | 125 | 100 | 18 | 3 | 4-18 | 98 | 177 |
60 | 2-1/2" | 46 | 60 | 170 | 180 | 145 | 120 | 20 | 3 | 8-18 | 110 | 190 |
零件材料
适用介质 | 型号 | 阀体 | 球体、阀杆 | 手柄 | 密封圈 | 垫片、填料 |
水、蒸汽、油品 | Q41F-16C Q41F-25C Q41F-40C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不锈钢SS304 | 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL | 聚四氟乙烯PTFE对位聚苯PPL |
硝酸类 | Q41F-16P Q41F-25P Q41F-40P | SS304/1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
醋酸类 | Q41F-16R Q41F-25R Q41F-40R | SS316/1Cr18Ni12Mo2Ti | SS316/1Cr18Ni12Mo2Ti |
安装注意事项
1.安装施工必须小心,切忌撞击阀门。
2.安装前,应将球阀作一检查,核对规格型号,鉴定有无损坏,尤其对于阀杆。还要转动几下,看是否歪斜,因为运输过程中,最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时,绳子不要系在手轮或阀杆上,以免损坏这些部件,应该系在阀体上。
4.对于球阀所连接的管路,一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物,不但容易擦伤球阀的密封面,其中大颗粒杂物(如焊渣),还能堵死小阀门,使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
|
||||||||||||||||||||||||
|
