止回阀系列
您当前位置:网站首页 >> 产品中心 >> 止回阀系列

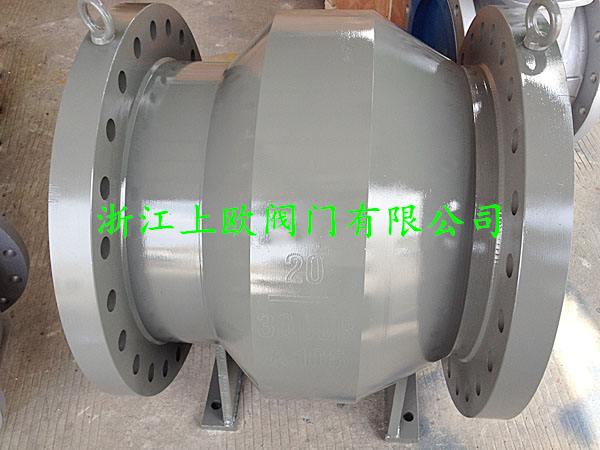

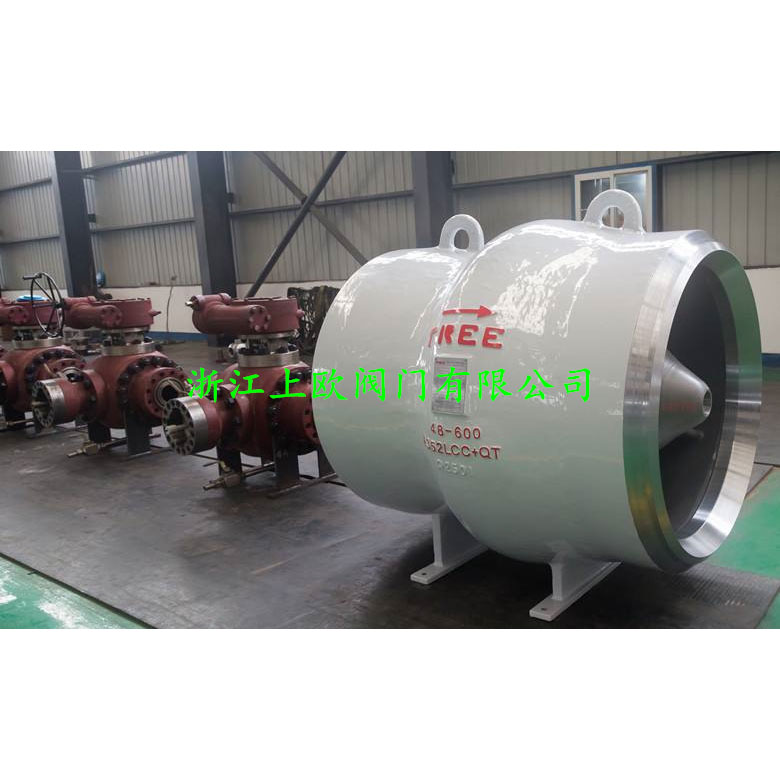

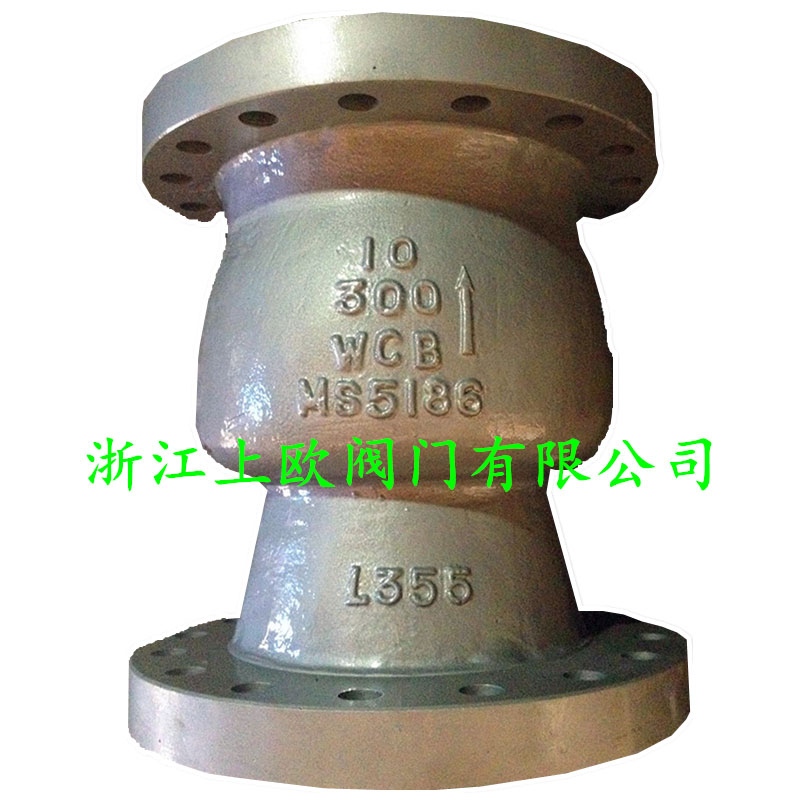

轴流式止回阀

轴流式止回阀应用: l标准型(ALS):石油、化工、冶金、电站等领域,水、油、气及各类化工品等腐蚀性介质。适用温度250~+590℃ l微阻型(ALF):汽油、煤油等高渗透性介质、低温及深冷装置、真空系统,如:航空煤油储罐液下喷射消防系统、LNG;适用温度-196~+280℃

简单介绍

轴流止回阀通过阀门进口端与出口端的压力差来决定阀瓣的开启和关闭。轴流式止回阀可有效防止介质倒流,确保管道安全。

产品标准

设计与制造

结构长度

法兰连接尺寸

试验与检验

GB/T 21387

GB/T 12221

GB/T 9113.1-9113.2

JB/T 9092

产品特点

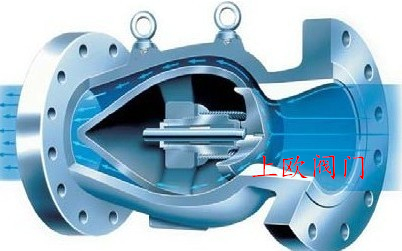

1. 产品由阀体、导流体、轴向运动阀瓣和弹簧部件组成。产品可有效防止介质倒流。确保管道安全。

2. 阀体,阀瓣,尾椎设计成流线型通道,具有良好的流体性能,最大限度减少流阻和压力。

3. 运用高性能弹簧材料HT/INCONELX-750,具有优良的耐腐性能,抗氧化和优异的机械性能,确保弹簧长期工作情况下,运行状态。

4. 静音式运行,从而消除阀门管道中的噪音和水锤确保设备和管道安全。

5. 开启与关闭反应迅速,高可靠的预压弹簧使阀瓣对流体压力变化快速反应。

6. 结构紧凑,方便安装,垂直,水平安装都可。

7. 阀门采用合金钢堆焊密封面,耐磨,耐腐,寿命长。

8. 阀门的压力范围比较广。

性能规范

型号

ACH41H-16C/P

ACH41H-25C/P

ACH41W-40

ACH41W-64

ACH41H-100

公称压力

PN16

PN25

PN40

PN64

PN100

壳体强度



2.4

3.8

6.0

9.6

15.0

高压密封

1.8

2.8

4.4

7.1

11.0

适用介质

水、油品、气体等

适用温度

400

主要部件材质




阀体

阀瓣

导流罩

密封副

阀杆

弹簧

铸钢WCB CF8

铸钢WCB CF8

铸钢WCB CF8

堆焊不锈钢

1Gr18Ti9

HT/INCONELX-750

部分外形与连接尺寸


DN

PN

法兰连接尺寸

外形尺寸

D

D1

D2

b

Z-d

L

50

16

165

125

99

20

4-18

120

80

16

200

160

132

20

8-18

180

100

16

220

180

156

22

8-18

240

150

16

285

240

211

24

8-22

350

200

16

340

295

266

24

12-22

450
