Q347F美标固定式软密封球阀

Q347F美标固定式软密封球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其安全、耐恶劣环境性等在设计时均已进行了特殊考虑,适用于各种腐蚀 性和非腐蚀性介质。它与浮动式球阀相比,工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承,球体不会移动,阀门密封靠弹簧和介质压力推动 阀座实现,因而阀座不会承受过大压力,所以固定式球阀门座变形小,操作力矩轻,密封性能可靠,使用寿命长。特别适用于高压、大口径的场合。

产品介绍

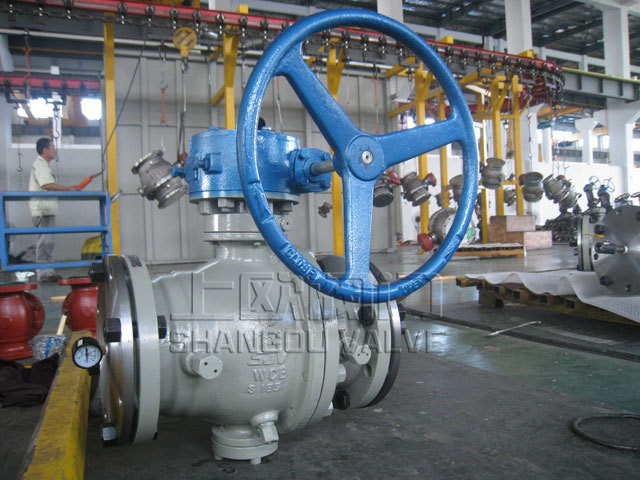

psb (23)_副本.jpg

产品概述

    Q347F美标固定式软密封球阀是新一代高性能球阀,适用于长输管线和一般工业管线,其安全、耐恶劣环境性等在设计时均已进行了特殊考虑,适用于各种腐蚀 性和非腐蚀性介质。它与浮动式球阀相比,工作时管道中阀前流体压力在球体上产生的作用力全部传递给上下轴承,球体不会移动,阀门密封靠弹簧和介质压力推动 阀座实现,因而阀座不会承受过大压力,所以固定式球阀门座变形小,操作力矩轻,密封性能可靠,使用寿命长。特别适用于高压、大口径的场合。

产品特点及用途

(1)操作省力:球体由上下轴支撑,减少摩擦,消除了由于进压力推动球体与密封座形成的巨大密封负荷而造成过大的扭矩。
(2)密封性能可靠(见图1): PTFE弹性材料密封圈嵌于不锈钢阀座内,金属阀座尾端设有弹簧保证密封圈足够的预紧力,阀门在使用过程中密封面磨损时,在弹簧作用下阀门继续保证良好密封性能。
(3)防火结构{见图2):为防止由于骤热或火灾的出现,使聚四氟乙烯密封圈烧毁,发生较大泄漏,而助长火势,在球体与阀座间设罝防火密封环,在密封圈烧 毁时,在弹簧力作用下,将阀座密封环迅速推向球体上,形成金属与金属密封,起到一定程度的密封效果。耐火试验符合API 6FAAPI 607标准要求。
(4)自动泄压功能(见图3):当阀门中腔停滞的介质压力异常升高超过弹簧的预紧力时,阀座后退脱离球体,达到自动泄压的效果,卸压后阀座自动复位。
(5)排泄管路:阀体上下均设置排泄孔,可检査阀座是否发生泄漏,在工作中,阀门处于全开或全关时,卸掉中腔压力,可直接更换填料;可以排放中腔滞留物,减少介质对阀门的污染。
辅助密封设罝系统(客户需要请在订购时说明)
(6)见图4:本阀门设计有辅助的阀座紧急密封系统,一旦密封受损或出现紧急情况而不能密封时,通过辅助密封系统向密封面注射相应的密封剂即可修复密封 面,达到紧急密封。当输送的介质不洁或含有少量颗粒时,为保护密封面,确保达到可靠的密封,还可给这一装罝注射相应的清洗剂或润滑剂对密封面进行清洗。
(7)广泛适用于食品、医药、石油、化工、天然气、钢铁、环保、造纸等输送管路介质的切断或流通。还可给这一装罝注射相应的清洗剂或润滑剂对密封面进行清洗。

主要连接尺寸

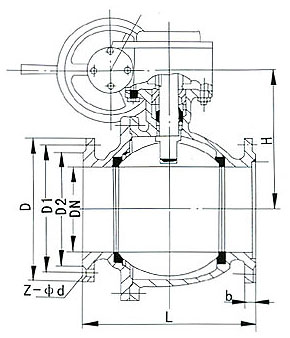

Q347F-16C美标固定式软密封球阀主要连接尺寸(mm)

公称通径DN

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

700

d1

25

32

40

50

65

80

100

125

150

200

250

300

337

387

438

489

591

686

L

165

180

190

216

241

283

305

356

394

457

533

610

686

762

864

914

1067

1245

H

50

55

80

102

114

127

152

184

219

273

360

395

430

470

550

580

700

800

手动

H1

75

85

95

107

125

152

178

300

330

398

495

580

625

670

698

840

1050

1100

E

-

-

-

-

-

-

-

-

-

116

116

171

171

257

257

257

150

83

F

-

-

-

-

-

-

-

-

-

350

350

400

420

400

420

400

410

650

W

160

160

230

230

400

400

650

1050

1050

600

600

800

800

800

800

800

800

800

Wt(Kg)

4.5

5.7

7

12

16

22

35

58

74

205

322

460

576

864

1280

1600

1600

4500

电动

H2

-

-

-

-

-

-

-

-

554

600

652

760

770

830

-

940

940

1115

L1

-

-

-

-

-

-

-

-

235

235

235

259

400

400

-

410

410

410

气动

H3

215

240

264

274

379

389

479

552

666

736

926

1059

1127

1393

1468

1538

1538

1450

L2

200

270

270

270

405

405

576

576

776

776

776

1060

1060

1360

1360

1360

1360

2840


声明

注:由于网页文字数量的限制,连接尺寸无法全部列出,如有需要请联系我们

本文中所有文字、数据、图片均只适用于参考,Q347F美标固定式软密封球阀性能参数、结构尺寸参数、价格等详情,请联系我们
