管力阀
您当前位置:网站首页 >> 产品中心 >> 管力阀

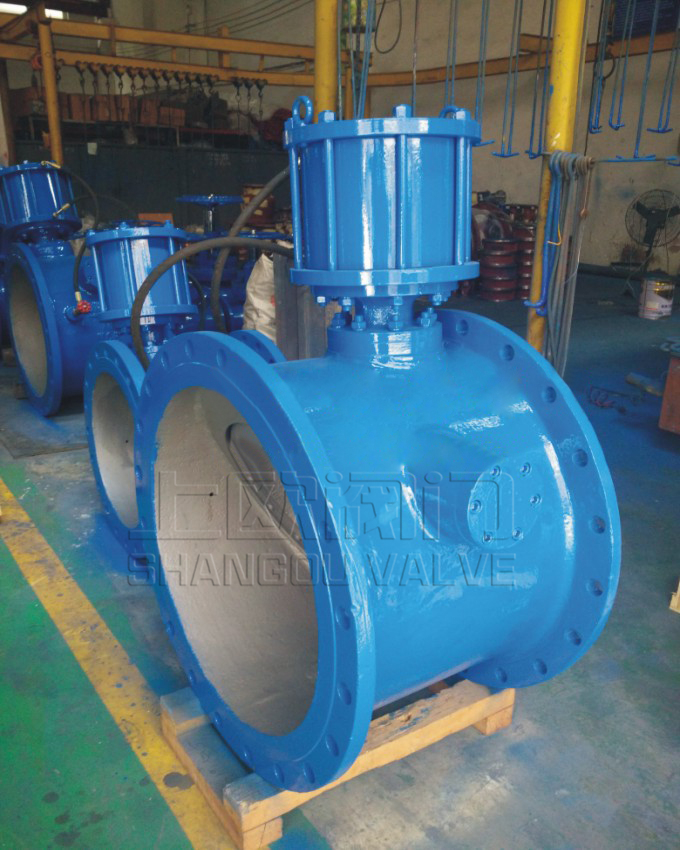

BFDG7H41活塞式管力阀

活塞式管力阀是最新水泵出口控制阀,是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀,是当前国内外结构最新颖、性能最先进、运行最可靠的泵站新型控制设备。该阀适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道,设计有膜片式与活塞式两种控制装置,可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上,开发有普通型、回水低压型、污水型等五种规格,以满足不同工况需求。

【活塞式管力阀】产品概述

活塞式管力阀是最新水泵出口控制阀,是继老式手动控制阀、液控蝶阀、水力控制阀后的第三代新型蝶式多功能水泵控制阀,是当前国内外结构最新颖、性能最先进、运行最可靠的泵站新型控制设备。该阀适用于自动化给排水泵站的离心泵、真空泵、混流泵和轴流泵出水管道,设计有膜片式与活塞式两种控制装置,可分别适用于清水、原水类介质和污水、渣浆水类介质。产品类型上,开发有普通型、回水低压型、污水型等五种规格,以满足不同工况需求。

【活塞式管力阀】产品特点

活塞式管力阀管力阀采用先进的流体设计,结构紧凑、体积小、重量轻、能耗低、运行稳,密封效果好,并且兼具电动闸阀、电动蝶阀以及止回阀的功能,具有敏捷的快关速度和可调的泄压时间,能有效消除水锤危害,保护水泵及管网系统安全。

【活塞式管力阀】工作原理

活塞式管力阀主要由阀体、大阀瓣、小阀瓣、阀杆、调节杆、主控缸、旁通阀、弹簧、缓闭活塞等组成。阀门的启闭由输送介质驱动,与水泵自动联锁,无需人员外力操作。当水泵启动后,水压通过进口旁通管进入控制下腔,大阀瓣在进口介质作用下,连同小阀瓣一同缓慢开启,开阀速度可根据工况要求调节。当水泵关闭时,阀门进品介质失压,大阀瓣在自力作用下自动关闭,截止了70-80%的水流介质,同时,一部份回流水通过旁通阀进入控制缸上腔,推动控制杆下行,关闭小阀瓣至完全切断介质。关闭时间可通过旁通阀调节来实现,使水锤峰值控制在规定范围内。

【活塞式管力阀】适用范围

活塞式管力阀结构紧凑,体积小,重量轻,特别适用于大口径管网系统,可广泛应用于电力、环保、冶金、石化、水司、市政、食品等行业供、排水系统、污水泵房、化工流体等行业供水系统加压输出水泵的出口处。

【活塞式管力阀】技术参数

74956661 (1).jpg

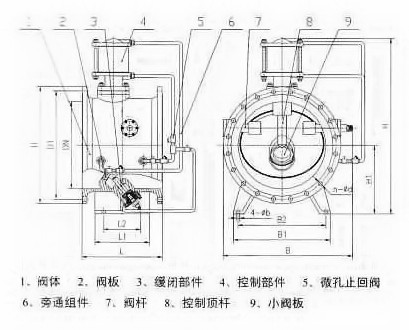

【活塞式管力阀】连接尺寸



















公称通径长度外形尺寸(参考值)连接尺寸(标准值)参考重量Kg
0.6MPa1.OMPa
毫米LL1L2HH1BB1B2n-bD1D2n-dD1D2n-d
200190//520/355///3202808-183402958-2257
250250//580/420///37533512-1839535012-2280
300270//710/490///44039512-2244540012-22109
350290//770/560///49044512-2250546016-22140
400406//830/625///54049516-2256551516-26220
450432//870/685///59555016-2261556520-26278
500457//930/720///64560020-2267062020-26310
600508//1090/910///75570520-2678072520-30451
700610300240126052010507606504-3086081024-2689584024-30620
800660360220144060011708207204-3097592024-30101595024-33850
900711420300153565013159508204-301075102024-301115105028-331060
10008114603501750700146010409004-361175112028-301230116028-361500
120085050041019608001580124010704-361405134032-331455138032-391925
140095062050022509001900140012504-361630156036-361675159036-422400
16001100750600250010202100152013004-361830176040-361915182040-483200
18001200860700282011502400162014004-362045197044-392115202044-484052
20001300980820315012502750180015504-482265218048-422325223048-485126
220014501100900350013603000198017004-482475239052-422560244052-627860
2400155012501100380014803200232020204-482685260056-422760265056-568928
2600170014001200418016003500238020504-482905281060-482960285060-4810120
2800185015501350455017003800252022404-483115302064-483180307064-4813100
3000200016801460490018504100299026604-483315322068-483400329068-4821010
