闸阀系列
您当前位置:网站首页 >> 产品中心 >> 闸阀系列

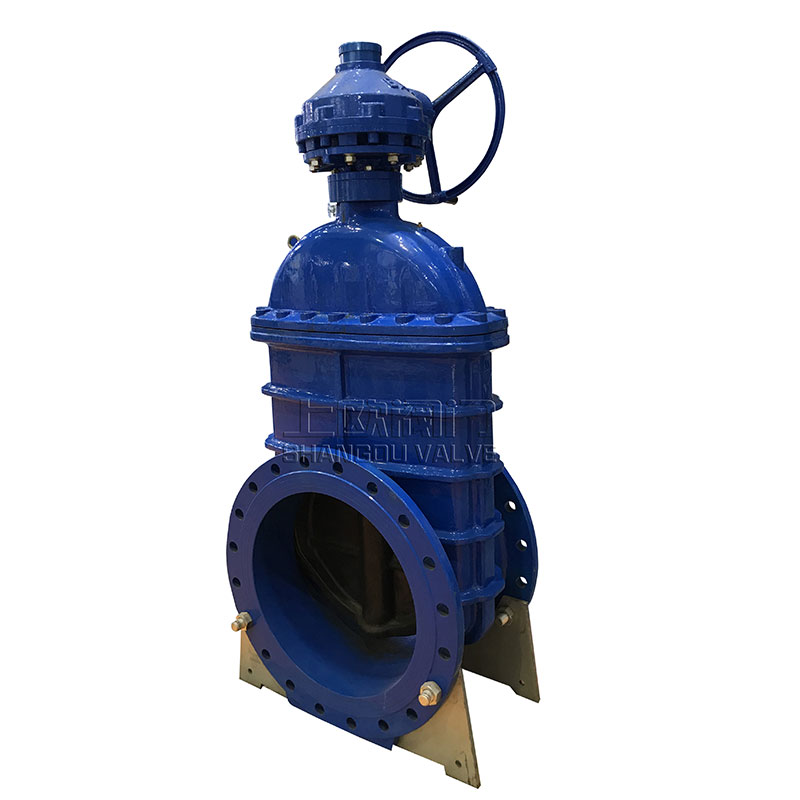

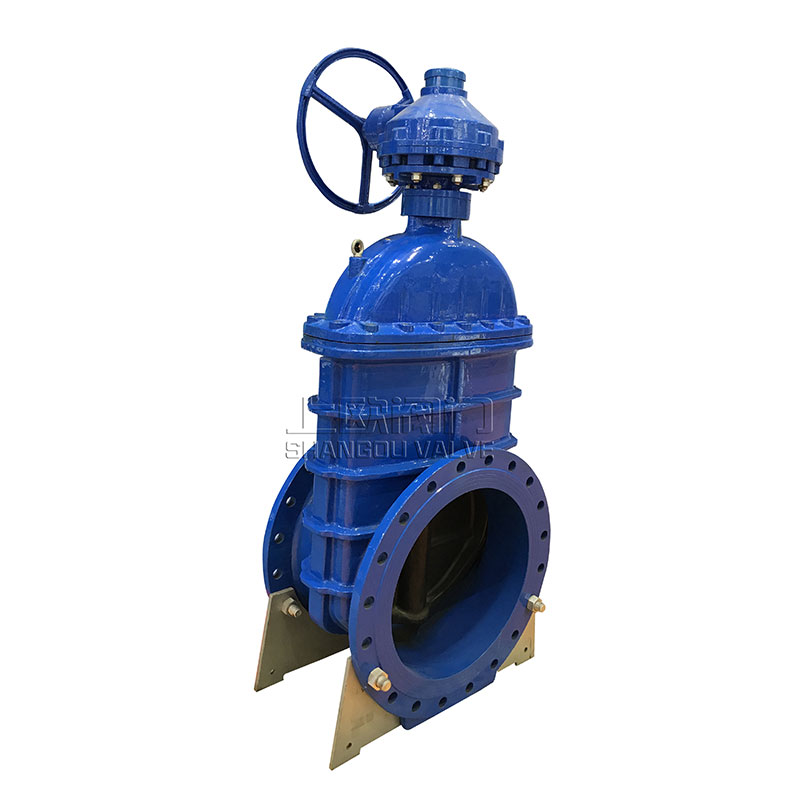

Z45X大口径弹性座封闸阀

Z45X大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,此大口径弹性座封闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

概述

       大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成,具有强度高、重量轻,几何尺寸精确的特点,闸板具有互换的功能,加装螺旋伞齿轮省力机构,一人可非常轻松自如地开关,也可根据用户的要求加装开闭指示柱,或电动、气动执行机构。密封、防锈功能极佳,安全可靠,使用寿命长。可立式卧式安装,此大口径弹性座封闸阀广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。

主要技术参数

公称压力:1.0~2.5MPa

公称通径:500~1200mm

工作温度:0~120℃

适用介质:水、油、气等

法兰标准:GB/T17241.6GB9113

试验标准:GB13927API598

结构示意图


主要零部件材料

NO.

零件名称

材质

1

阀体

灰铸铁、球墨铸铁、铸钢

2

闸板

球墨铸铁外覆三元乙丙或丁腈橡胶

3

内六角螺栓

碳化处理

4

密封圈

三元乙丙或丁腈橡胶

5

阀盖

灰铸铁、球墨球铁、铸钢

6

阀杆

不锈钢

7

“O”形密封圈

丁腈橡胶

8

止推轴承

锡青铜

9

螺栓

碳钢、合金钢

10

压盖

球墨铸铁、铸钢

11

防尘罩

丁腈橡胶

12

手轮

可锻铸铁

主要连接外型尺寸

DN

500

600

700

800

900

1000

1200

L

457

508

660

720

780

840

960

Hmin(全关)

1480

1665

2200

2800

2800

3000

3000

Hmax(全开)

165

1900

2350

2950

2950

3150

3150

H(电动)

电动装置可由用户指定



服务承诺

 (1) 严格按照合同要求,提供符合设计标准,质量合格的产品。
(2) 严格检查和控制原材料、原器件、配套件的进厂质量。
(3) 保证所供设备加工工艺完善、检测手段完备。产品绝不带缺陷出厂。
(4) 对涉及分包商的供货、质量、设备性能、技术接口、服务等方面问题全部责任。按合同规定的关键部件必须符合有关资质的要求,并经需方认可。
(5) 按合同规定向监造单位提供有关部门标准和图纸,并为监造提供方便并对监造设备的停工待检部位提前7天通知需方及监造代表,需方所派监造是督促我方按标准生产合格产品,但并不减我方的一切质量责任。
(6) 对设备制造过程中出现的质量缺陷及时向需方和监造代表通报、不隐瞒。若设备缺陷超过合同规定的标准,供方无条件更换。在安装和试运行过程中,设备出现质量问题,先处理问题,再分清责任,一切以满足工程进度需要为准则。
(7) 为所供的设备在制造、运输、装卸过程中投保,-旦发生意外,我方将按需要对所供设备尽快进行免费更换、修理,直到需方满意为止。
(8) 在开箱过程中如发现缺件及其他原因引起的零部件丢失,我方负责尽快免费补齐所缺零部件。在设备的安装、调试过程中以及今后在设备运行中发现的质量问题,如属我方原因,我方承担责任。
(9) 按时向需方提供按合同规定的全部技术资料和图纸。有义务在必要时邀请需方参与我方的技术设计审核。
(10) 按需方要求的时间到现场进行技术服务,指导需方按我方的技术资料和图纸的要求进行安装、试运行及试生产。
(11) 对于需方先购的与合同设备有关的配套设备,我方主动提供满足设备接口要求的技术条件和资料。
(12) 严格执行供需双方就有关问题召开会议的纪要或协议。
(13) 按合同规定免费为需方举办有关设备安装、调试、使用、维护技术的业务培训班。
(14) 加强售前、售中、售后服务,把"24小时服务"、"超前服务"、"全过程服务"、 "终身服务"贯彻在产品制造、安装、调试、大修的全过程。
(15) 接到需方反映的质量问题信息后,在24小时之内作出答复或派出服务人员,尽快到达现场,做到用户对质量不满意,服务不停止。
(16) 免费为产品提供终身维护,凡我厂用户,均建立了详尽的用户档案,我厂售后服务。人员实行定期回访,巡视制度,指导用户的日常维护,及时指出并解决可能出现的故障。
(17) 随时满足需方对备品备件的要求,终身为用户提供质优价廉的零配件。
