Q611F型气动三通内螺纹不锈钢球阀
Q611F型气动三通内螺纹不锈钢球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的气动阀门,气动球阀启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的
产品概述
Q611F型气动三通内螺纹不锈钢球阀是用带有圆形通道的球体作启闭件,球体随阀杆转动实现启闭动作的气动阀门,气动球阀启闭件是一个有孔的球体,绕垂直于通道的轴线旋转,从而达到启闭通道的目的。
执行标准
设计依据 | GB标准 | ANSI标准 |
---|---|---|
设计标准 | GB/12237 | ANSIB16.34 |
连接尺寸 | GB/9113、JB/T79 | ANSIB16.5 |
试验和检验 | JB/T9002 | API598 |
连接尺寸
通径 | 外形尺寸 | 执行器型号 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
DN | in | d | G | L | L0 | L1 | L2 | H | S | |
15 | 1/2 | 10 | 1/2″ | 68 | 34 | 140/178 | 62/75 | 130/136 | 26 | GTD52/GTE65 |
20 | 3/4 | 15 | 3/4″ | 78 | 39 | 140/178 | 62/75 | 135/141 | 32 | GTD52/GTE65 |
25 | 1 | 20 | 1″ | 86 | 43 | 140/214 | 62/91 | 139/173 | 38 | GTD52/GTE80 |
32 | 11/4 | 25 | 11/4″ | 111 | 55.5 | 164/214 | 75/91 | 158/186 | 49 | GTD65/GTE80 |
40 | 11/2 | 32 | 11/2″ | 126 | 63 | 164/246 | 75/101 | 165/203 | 56 | GTD65/GTE90 |
50 | 2 | 38 | 2″ | 143 | 71.5 | 190/295 | 91/112 | 202/228 | 70 | GTD80/GTE100 |

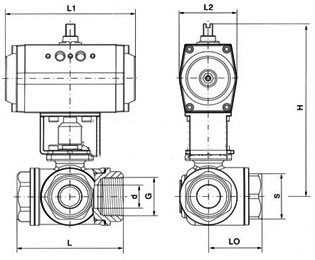

尺寸图
维护
气动球阀在安装前的准备工作:
1、保证气动管路球阀安装位置管线在同轴位置上,管线上两片法兰应保持平行,确认管线能够承受气动管路球阀自身重量,如果发现管线不能承受气动管路球阀重量,则在安装前为管线配备相应的支撑。
2、确认管线内是否有杂质、焊渣等,必须要把管线内吹扫干净。
3、核对气动管路球阀铭牌,并对气动管路球阀进行全开全闭数次操作,确认阀门能够正常工作,再全面检查一次阀门的各个细节,保证阀门完好无损。
4、除去阀门两端的保护盖,检查阀体内是否干净,清洗阀体内腔,由于气动管路球阀的密封面是球形状,即使微小的杂物也可能造成密封面的损伤。
气动管路球阀的安装:
1、气动管路球阀的任何一段都可安装在上游端,手柄气动管路球阀可以安装在管线的任何位置,如果配置执行机构(如齿轮箱、电-气动执行器)的气动管路球阀,则必须垂直安装,阀门进出口处在水平位置上。
2、气动管路球阀法兰与管线法兰间按管路设计要求装上密封垫。
3、法兰上的螺栓需对称、逐次、均匀拧紧。
4、如果气动管路球阀采取气动、电动等执行器时,按说明书完成气源、电源的安装。
气动管路球阀安装后的检查:
1、安装完毕后,启动气动管路球阀开、关数次,应该动作灵活,受力均匀,气动管路球阀工作正常。
2、根据管道压力设计要求,通压后检测气动管路球阀与管道法兰结合面的密封性能。
|
||||||||||||||||||||||||
|
