双向硬密封旋球阀
管网系统的大部分阀门,主要用来对介质进行截断与调节,这部分阀门在整个系统中所占比重大、用量多,要求阀门经久耐用性价比高,并应能在介质正向流时进行调节与截断,在压差变换或检修时又能防止介质倒流,即拥有双向切断功能
双向硬密封旋球阀前言
世界上zui精巧、性价比zui高的球阀管网系统的大部分阀门,主要用来对介质进行截断与调节,这部分阀门在整个系统中所占比重大、用量多,要求阀门经久耐用性价比高,并应能在介质正向流时进行调节与截断,在压差变换或检修时又能防止介质倒流,即拥有双向切断功能。目前,这部分阀门在管网系统上,主要应用的有截止阀、闸阀、蝶阀以及球阀。截止阀和闸阀,拥有良好的双向切断功能,密封性能与使用寿命都不错,均为阀门始祖一,但截止阀受截门型结构的先天限制,外形大操作力矩大,无法生产大口径,目前市场上最大也只到DN400 ;闸阀则无调节功能,用以调节流量存在闸板脱落的重大危险,而大口径闸阀同样以其庞大的外形和高度,在制造和运输中困难重重。蝶阀与闸阀相比有启闭时间短,操作力矩小,安装空间小和重量轻等特性,部分工况采用蝶阀代替闸阀。但一直来,蝶阀的密封性能并未完全达到市场要求,除中线衬胶蝶阀能在一定压力范围内可双向密封外,其他结构基本为单向流。中线结构受橡胶限制不能普及。经过改进,市场上出现有不锈钢弹性片结构的双向蝶阀,但其价格高寿命有限,也未能普及。球阀以流阻小、寿命长等诸多优势,得到市场认可,但其价格高昂,目前主要应用于石油、天然气、煤气等介质较为重要的管线,在一般管网,特别是水系统应用极少。
阀门应用量最为庞大的一般管网系统,到底有没有性能优越、价格适中、能调节、能双向密封、又不受口径、空间尺寸限制的阀门呢?
答案是肯定的!上欧阀门集多年设计经验开发出的双向硬密封旋球阀完全满足以上要求。该阀结合球阀的优越密封性能与蝶阀的优势结构性能研发而成,使其即拥有球阀双向密封、可调节、寿命长的性能优势,又具备蝶阀体积小、重量轻的结构优势,其实质为蝶式结构偏心半球阀!由本公司博士后协作研发中心主导,在湖南大学博士后站支持下,对该阀门采用现代设计方法和技术,进行了静力学仿真分析、动力学仿真分析、多学科设计优化和性能分析等,突出解决现有阀门能耗、耗材及压力损失与密封性能问题,开发出新一代具有能耗低、耗材量小、压力损失小、密封性能优且具有双向密封功能的双向硬密封旋球阀,并形成系统的设计理论,整理出版了《新型双向硬密封大口径旋球阀现代设计方法与技术》一书,由中国水利水电出版社出版发行(全国各大书店有售)。该阀与传统具有双向密 封功能的截止阀和闸阀相比,突破了口径与空间尺寸的限制,在水系统管网与球阀相比更是拥有绝对的性价比优势。可广泛应用于冶金、矿山、石化、化工、电力、环保、市政等行业和部门的管网系统,作为启闭、调节使用。

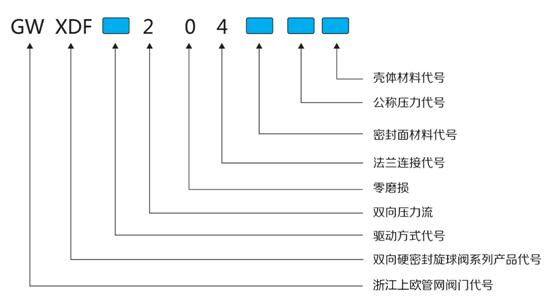

型号编制方法
驱动方式:
代号 | 3 | 6 | 7 | 9 |
驱动方式 | 蜗轮蜗杆 | 气动 | 液动 | 电动 |
密封面材料:
代号 | H | R | Y |
密封面材料 | 马氏体不诱钢 | 奥氏体不锈钢 | 硬质合金 |
公称压力:
代号 | 6 | 10 | 16 | 25 | 40 | 63 |
公称压力(Mpa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
壳体材料:
代号 | C | P | R |
材料 | WCB | lCrl8Ni9Ti ZGlCrl8Ni9Ti | lCrl8Nil2MoTi、 ZGlCrl8Nil2MoTi |
双向硬密封旋球阀主要用途
双向硬密封旋球阀广泛应用于水泵出口、管网系统特別是市政、消防等网状、环形管网,这此类双向流工况,该 阀一台相当于两台普通单向密封阀门,具有很高的性价比。可应用于冶金、石化、电力、化工、环保、市政等行业和部门管网系统介质的启闭与调节。
主要设计制造标准
引用但不限于以下标准,未注日期的引用文件,其最新版本适用于本产品。
标准内容 | 标准号 | 标准名称 |
企业标准 | Q/OPJF006-2012 | GWXDF型双向流硬碰硬密封旋球阀 |
设制造标准 | CJ/T283-2008 | 城建部 偏心半球阀 |
GB/T12237 | 通用阀门 法兰和对焊连接钢制球阀 | |
GB/T12238 | 通用阀门 法兰和对夹连接蝶阀 | |
结构长度标准 | GB/T12221 | 金属阀门 结构长度 |
法兰标准 | GB/T9113.1-4 | 整体钢制管法兰/客户指定标准 |
GB/T17241.6 | 整体铸铁管法兰 | |
检验与试验标准 | GB/T13927 | 通用阀门 压力试验 |
JB/T9092 | 阀门的试验检验 | |
使用材料标准 | GB/T12227 | 通用阀门 球墨铸铁件技术条件 |
GB/T12229 | 通用阀门 碳素钢铸件技术条件 | |
GB/T12230 | 通用阀门 奥式体钢铸件技术条件 |
技朮性能规范
公称通径(mm) | 公称压力(MPa) | 试验压力(MPa) | 适用温度(C) | 适用介质 | ||
壳体强度试验 | 正向密封试验 | 反向密封试验 | ||||
DN50~3000 mm | 0.6 | 0.9 | 0.66 | 0.66 | 未注明为 0-80。(:以 下,可生产 0-200℃ 以下 | 清水'污水'油品等 |
1.0 | 1.5 | 1.1 | 1.1 | |||
1.6 | 2.4 | 1.76 | 1.76 | |||
2.5 | 3.75 | 2.75 | 2.75 | |||
4.0 | 6.0 | 4.4 | 4.4 | |||
6.3 | 9.45 | 6.93 | 6.93 |
主要零件村料
零部件名称 | 材料 | |
名称 | 牌号 | |
阀体 | 铸钢 | WCB |
奥氏体不锈钢 | 304、 316 | |
阀板 | 铸钢 | WCB |
奥氏体不锈钢 | 304、 316 | |
阀杆 | 马氏体不锈钢 | 1013、2Crl3 |
阀座 | 奥氏体不锈钢 | 304、 316 |
镍铬球铁渗氮 | QT400Ni2Cr | |
轴承 | 铝青铜、锡青铜 | ZCuAl1OFe3, ZCuSn5-5-5 |
密封件 | 橡胶 | NBR、EPDM |
主要类型及工作原理

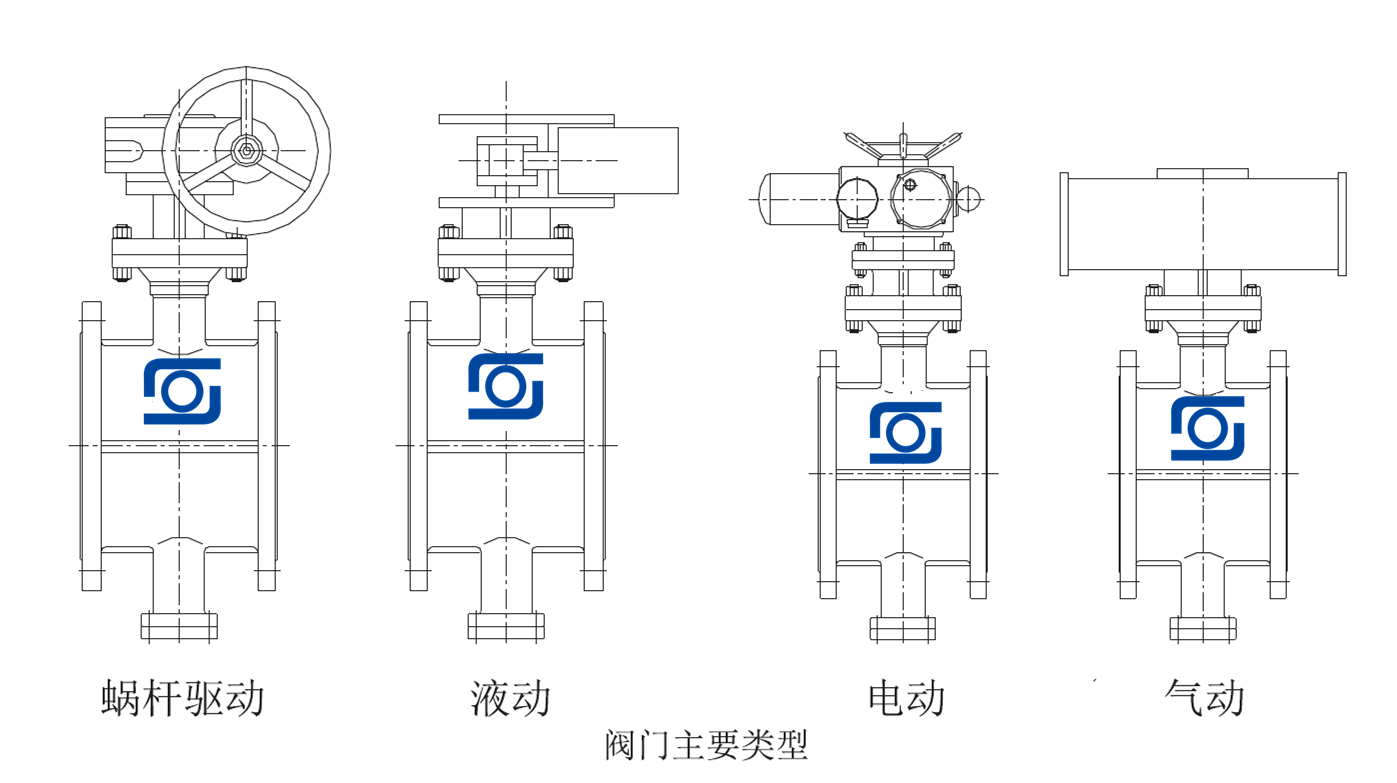

1、主要类型:本阀门的主要类型有蜗轮蜗杆、电动、气动、液动、其中气动阀门和液动阀门适合于有压力气源和压力液源的场合。
驱动方式 | 蜗杆驱动 | 液动 | 电动 | 气动 |
法兰式型号 | GWXDF3204 | GWXDF7204 | GWXDF9204 | GWXDF6204 |

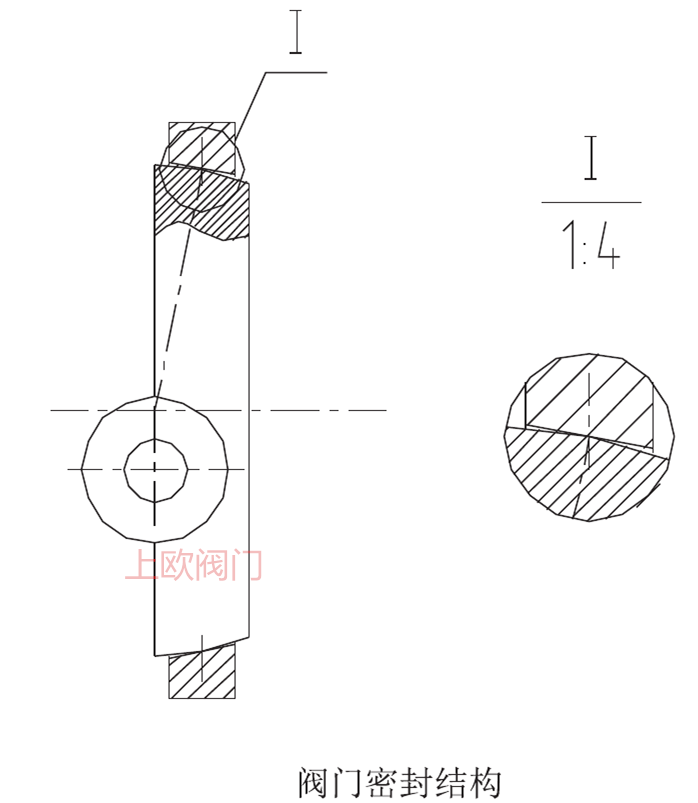

工作原理:阀芯的密封面为三次曲面,阀座的密封面为1次圆锥面。在密封点处,阀座面实际上是阀芯三次曲面的切面(见图),因而其结合十分完美。有自适应(中心自动定位重合)和补偿磨损功能。

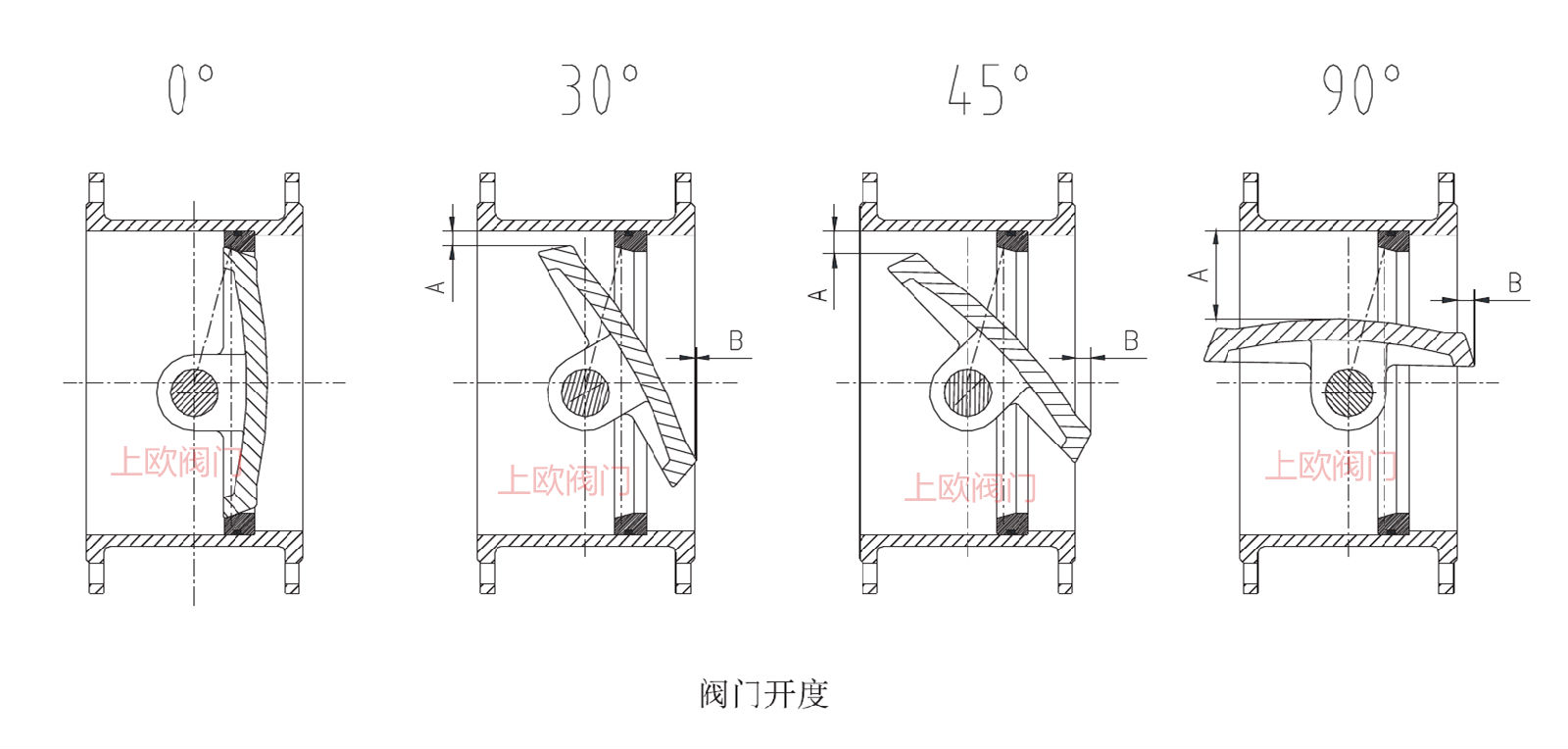

因为转动中心偏离阀芯几何中心,就有阀芯打开时阀芯实体不断向后退、向内缩、阀芯关闭时阀芯实体不断向前进、向外胀的实际效果,其功能相当于半球阀、闸阀、截止阀、蝶阀的综合。打开各不同角度变化图:

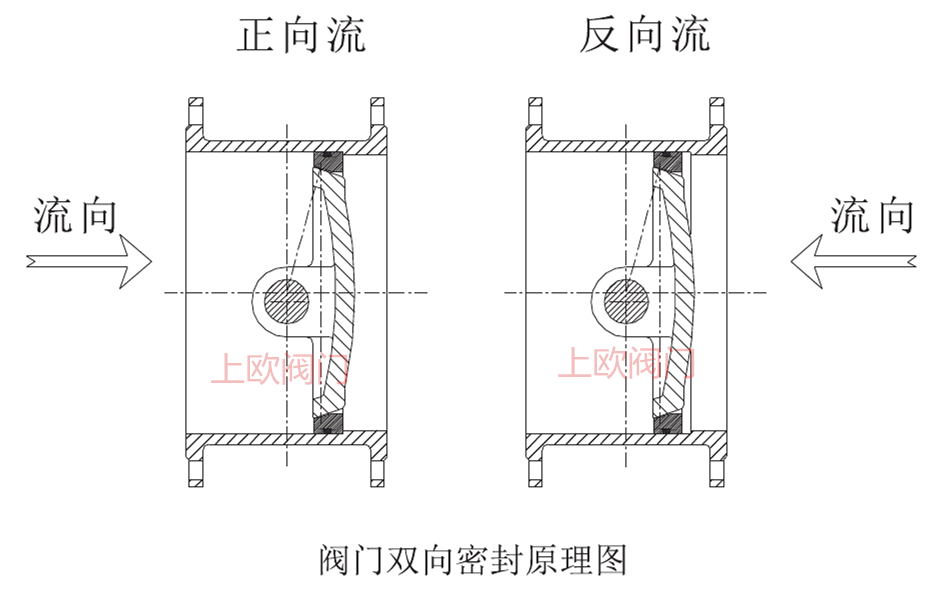

双向流阀门的最主要功能是既能在正向压力时密封良好,又能在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时,介质压力推动阀板向前移动,阀杆弹性变形,阀板密封面紧贴阀座密封面传递压力,将阀座推向阀体台阶,使之密封良好。当反向压力作用时,介质压力推动阀板向后移动,阀杆弹性变形,介质压力同时推动阀座向后移动,使阀座密封面紧贴阀板密封面并保持密封比压,使之密封良好。
双向硬密封旋球阀电装与功率说明
阀门口径mm) | 电装型号 | 输出转速(r/min) | 电机功率(KW) | 电机电流(A) |
150 | DZW15 | 24 | 0.37 | 1.6 |
200 | DZW20 | 18 | 0.37 | 1.6 |
250 | DZW20 | 18 | 0.37 | 1.6 |
300 | DZW30 | 18 | 0.55 | 2.4 |
350 | DZW30 | 18 | 0.55 | 2.4 |
400 | DZW45 | 24 | 1.1 | 3.4 |
450 | DZW45 | 24 | 1.1 | 3.4 |
500 | DZW60 | 24 | 1.5 | 4.5 |
600 | DZW60 | 24 | 1.5 | 4.5 |
700 | DZW90 | 24 | 2.2 | 6.5 |
800 | DZW120 | 24 | 3 | 9 |
900 | DZW120 | 24 | 3 | 9 |
1000 | DZW120 | 24 | 3 | 9 |
1200 | DZW180 | 24 | 4 | 11 |
1400 | DZW250 | 24 | 5.5 | 14 |
1600 | DZW350 | 18 | 7.5 | 19 |
1800 | DZW350 | 18 | 7.5 | 19 |
2000 | DZW500 | 18 | 10 | 26 |
以上所列为常州兰陵阀门控制有限公司电装参数,如用户需采用其他公司电装参数,可以依据以上参数对等替换。电装采用三相交流电机,380V (特殊订货660V或220V)、50HZ (特殊订货60HZ),可按用户要求选用。
阀门的结构图与连接安装尺寸表

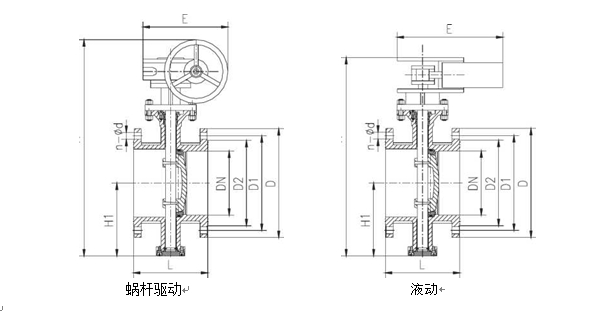

蜗杆驱动与液动阀门:

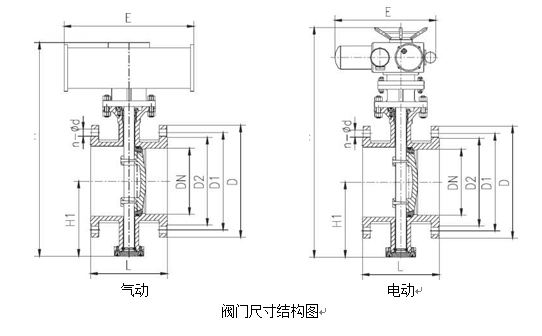

电动与气动阀门:
0.6-1.0MPa双向硬密封旋球阀连接与安装尺寸表
DN | 0.6MPa | 1.OMPa | L | H | E | H | ||||||||||||
D | D1 | D2 | N-d | D | D1 | D2 | N-d | 手动 | 气动 | 电动 | 手动 | 气动 | 电动 | |||||
150 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 140 | 175 | 280 | 355 | 315 | 555 | 800 | 705 | ||
200 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 152 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | ||
250 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 165 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | ||
300 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 178 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | ||
350 | 490 | 445 | 413 | 12-22 | 505 | 460 | 429 | 16-22 | 190 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | ||
400 | 540 | 495 | 463 | 16-22 | 565 | 515 | 480 | 16-26 | 216 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | ||
450 | 595 | 550 | 518 | 16-22 | 615 | 565 | 530 | 20-26 | 222 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | ||
500 | 645 | 600 | 568 | 20-22 | 670 | 620 | 582 | 20-26 | 229 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | ||
600 | 755 | 705 | 667 | 20-26 | 780 | 725 | 682 | 20-30 | 267 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 | ||
700 | 860 | 810 | 772 | 24-26 | 895 | 840 | 794 | 24-30 | 292 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 | ||
800 | 975 | 920 | 878 | 24-30 | 1015 | 950 | 901 | 24-33 | 318 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 | ||
900 | 1075 | 1020 | 978 | 24-30 | 1115 | 1050 | 1001 | 28-33 | 330 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 | ||
1000 | 1175 | 1120 | 1078 | 28-30 | 1230 | 1160 | 1112 | 28-36 | 410 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 | ||
1200 | 1405 | 1340 | 1295 | 32-33 | 1455 | 1380 | 1328 | 32-39 | 470 | 760 | 925 | 1250 | 863 | 2250 | 2250 | 2640 | ||
1400 | 1630 | 1560 | 1510 | 36-36 | 1675 | 1590 | 1530 | 36-42 | 530 | 850 | 925 | 1250 | 1055 | 2434 | 2550 | 2866 | ||
1600 | 1830 | 1760 | 1710 | 40-36 | 1915 | 1820 | 1750 | 40-48 | 600 | 1030 | 925 | 1250 | 1055 | 2780 | 2750 | 3156 | ||
1800 | 2045 | 1970 | 1918 | 44-39 | 2115 | 2020 | 1950 | 44-48 | 670 | 1230 | 980 | 1250 | 1183 | 3020 | 2950 | 3421 | ||
2000 | 2265 | 2180 | 2125 | 48-42 | 2325 | 2230 | 2150 | 48-48 | 760 | 1350 | 980 | 1500 | 1286 | 3270 | 3350 | 3685 | ||
2200 | 2485 | 2400 | 2340 | 52-42 | 2560 | 2440 | 2400 | 52-56 | 800 | 1300 | ||||||||
2400 | 2685 | 2600 | 2540 | 56-42 | 2760 | 2650 | 2610 | 56-56 | 850 | 1400 | ||||||||
2600 | 2905 | 2810 | 2740 | 60-48 | 2960 | 2850 | 2810 | 60-56 | 900 | 1500 | ||||||||
2800 | 3115 | 3020 | 2960 | 64-48 | 3180 | 3070 | 3030 | 64-56 | 950 | 1610 | ||||||||
3000 | 3315 | 3220 | 3160 | 68-48 | 3400 | 3290 | 3250 | 68-68 | 1000 | 1720 |
1.6-2.5MPa双向硬密封旋球阀连接与安装尺寸表
DN | 1.6MPa | 2.5MPa | L | H | E | H | ||||||||||
D | D1 | D2 | N-d | D | D1 | D2 | N-d | 手动 | 气动 | 电动 | 手动 | 气动 | 电动 | |||
150 | 285 | 240 | 211 | 8-22 | 300 | 250 | 211 | 8-26 | 140 | 175 | 280 | 355 | 315 | 555 | 800 | 705 |
200 | 340 | 295 | 266 | 12-22 | 360 | 310 | 274 | 12-26 | 152 | 200 | 425 | 250 | 315 | 760 | 850 | 775 |
250 | 405 | 355 | 319 | 12-26 | 425 | 370 | 330 | 12-30 | 165 | 230 | 425 | 250 | 315 | 830 | 925 | 945 |
300 | 460 | 410 | 370 | 12-26 | 485 | 430 | 389 | 16-30 | 178 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 |
350 | 520 | 470 | 429 | 16-26 | 555 | 490 | 448 | 16-33 | 190 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 |
400 | 580 | 525 | 480 | 16-30 | 620 | 550 | 503 | 16-36 | 216 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 |
450 | 640 | 585 | 548 | 20-30 | 670 | 600 | 548 | 20-36 | 222 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 |
500 | 715 | 650 | 609 | 20-33 | 730 | 660 | 609 | 20-36 | 229 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 |
600 | 840 | 770 | 720 | 20-36 | 845 | 770 | 720 | 20-39 | 267 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 |
700 | 910 | 840 | 794 | 24-36 | 960 | 875 | 820 | 24-42 | 292 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 |
800 | 1025 | 950 | 901 | 24-39 | 1085 | 990 | 928 | 24-48 | 318 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 |
900 | 1125 | 1050 | 1001 | 28-39 | 1185 | 1090 | 1028 | 28-48 | 330 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 |
1000 | 1255 | 1170 | 1112 | 28-42 | 1320 | 1210 | 1140 | 28-55 | 410 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 |
1200 | 1485 | 1390 | 1328 | 32-48 | 1530 | 1420 | 1350 | 32-55 | 470 | 760 | 925 | 1250 | 863 | 2250 | 2250 | 2640 |
1400 | 1685 | 1590 | 1530 | 36-48 | 1755 | 1640 | 1560 | 36-60 | 530 | 850 | 925 | 1250 | 1055 | 2434 | 2550 | 2866 |
1600 | 1930 | 1820 | 1750 | 40-55 | 1975 | 1860 | 1780 | 40-60 | 600 | 1030 | 925 | 1250 | 1055 | 2780 | 2750 | 3156 |
1800 | 2130 | 2020 | 1950 | 44-55 | 2195 | 2070 | 1985 | 44-68 | 670 | 1230 | 980 | 1250 | 1183 | 3020 | 2950 | 3421 |
2000 | 2345 | 2230 | 2150 | 48-60 | 2425 | 2300 | 2210 | 48-68 | 760 | 1350 | 980 | 1500 | 1286 | 3270 | 3350 | 3685 |
4.0-6.3MPa双向硬密封旋球阀连接与安装尺寸表
DN | 4.0MPa | 6.3MPa | L | H | E | H | |||||||||||
D | D1 | D2 | N-d | D | D1 | D2 | N-d | 手动 | 气动 | 电动 | 手动 | 气动 | 电动 | ||||
150 | 300 | 250 | 211 | 8-26 | 345 | 280 | 211 | 8-33 | 140 | 175 | 280 | 355 | 315 | 555 | 800 | 705 | |
200 | 375 | 320 | 284 | 12-30 | 415 | 345 | 284 | 12-36 | 152 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | |
250 | 450 | 385 | 345 | 12-33 | 470 | 400 | 345 | 12-36 | 165 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | |
300 | 515 | 450 | 409 | 16-33 | 530 | 460 | 409 | 16-36 | 178 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | |
350 | 580 | 510 | 465 | 16-36 | 600 | 525 | 465 | 16-39 | 190 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | |
400 | 660 | 585 | 535 | 16-39 | 670 | 585 | 535 | 16-42 | 216 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | |
450 | 685 | 610 | 560 | 20-39 | 222 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | |||||
500 | 755 | 670 | 615 | 20-42 | 229 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | |||||
600 | 890 | 795 | 735 | 20-48 | 267 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 |
注:其他压力等级请咨询公司技术部,不同连接标准,可按用户要求设计生产。
因产品改进,可能存在实物与宣传资料数据有所差异,本公司保留对以上数据的解释权,具体参数订货时请垂询本公司技术部。
检修维护与安装调试注意要点
1)前后0.5DN长度内的管道上不能有缩径、弯管、波纹管等;
2)如果本阀门前后紧接着安装蝶阀、管力阀、蝶式止回阀或蝶式缓闭止回阀,相邻两阀之间相隔直管段为1.0DN的 距离;
3)阀板在装配、安装、运输、维护检修或拆开时时要注意不能碰密封面,要采取严格的保护措施;
4)在装配、运输、安装、保管时阀板要呈关闭状态;
5)如有必要需拆开时,注意不要损坏轴套,防止圆锥销丟失和轴套的散失;
6)装配、安装、维护检修完毕要清除干净阀门内的金属屑、污物、杂质,堆焊的密封面要抹拭干净;
7)无论卧式安装或立式安装,当无法确定流道方向时,阀门打开时,蝶阀为大面端头朝向进水方向;
8)长期不使用请用黄油涂复密封面或油纸,蜡纸复盖密封面。

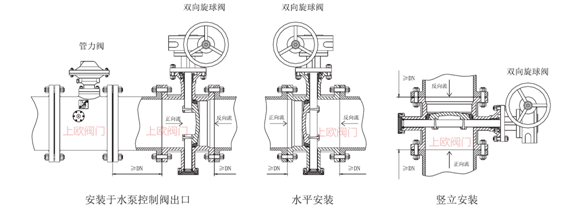

安装示意图:
双向硬密封旋球阀与具有某些功能其它阀门的比较
双向硬密封旋球阀 | 软密封中线蝶阀 | 多层次蝶阀 | 弹性片双向流蝶阀 | 偏心半球阀 |
1、双向均能可靠密 封,可双向满足国家 试压标准 | 可以双向加压, 靠边缘橡胶变形密封 | 不能双向密封,反向达到 0.1-0.3MPa 即 将自动打开、 漏水 | 可以双向,但长期反向将产生永久变形而失效 | 不能双向,反向自动打开、漏水 |
2、阀座、阀芯密封面均可制成高硬密封面 | 阀座或阀板最少一边是橡胶软密封 | 阀座或阀板最少一边为多层次结构(即多层不锈钢片与多层石墨的叠加) | —边是整体成型的不锈钢弹性薄片, | 两边均可堆硬,但球体如太硬则难保证加工精度 |
3、具有磨损后密封自动补偿功能 | 橡胶一旦磨损破坏即密封失效 | 不能补偿,多层次一碰就内缩而泄漏 | 弹性片有磨损就失效 | 可以补偿 |
4、关闭时可切断长条形杂质,排开颗粒形杂质 | 高硬杂质会将密封破坏 | 杂质将破坏多层结构中的石墨部分,而使 密封失效 | 弹性片强度低,易被杂质破坏失效 | 关闭时能切断长条形杂质,排开颗粒形杂质 |
5、关闭时阀芯、阀座密封面无磨擦 | 完全靠摩擦进入密封 | 高精度三偏心 无摩擦,否则有摩擦 | 摩擦非常严重 | 关闭时阀芯、阀座 密封面无磨擦 |
6、结构长度短,重量轻,可制成大口径阀门 | 结构长度短,重量轻,可制成口径的阀门 | 结构长度短, 重量轻,可制成大口径的阀门 | 结构长度短,重量轻,可制成大口径阀门 | 结构长度长,重量重,不能制成大口径阀门 |
|
||||||||||||||||||||||||
|
