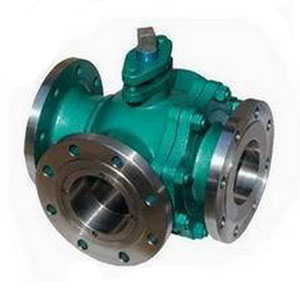

L型Q44F手动三通球阀

L型Q44F手动三通球阀的两阀座密封三通球阀结构紧凑、外型美观、密封性能好。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通。

产品概述

L型Q44F手动三通球阀的两阀座密封三通球阀结构紧凑、外型美观、密封性能好。L型三通球阀适用于介质流向的切换,能使相互垂直的两个通道连通。(如下L型流向图)

结构特点及用途

1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2、密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
3、_阀多用:任一通□可用作入□而无泄漏,三通既可制成L型通□,也可制成T型通口。
4、维修方便:在系统卸压后,无需拆下整个代体就可进行检查和维修。
5、广泛适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

性能参数

L型Q44F手动三通球阀主要性能参数

公称压力
PN(MPa)
试验压力
壳体高压液密封低压液密封
1.62.41.760.6
2.53.752.75
4.06.04.4
CLASS1503.02.2
适用工况适用介质水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度-28~350℃
应用规范连接法兰JB79-59 GB9113、
HG20592-97、ANSI B16.5
检验试验JB/T 9092-99 、API598

流向示意图


零件材料

L型Q44F手动三通球阀主要零件材料
零件名称材质
GBASTM
阀体、阀盖WCBA216-WCB
密封圈PTFE、对位聚苯PTFE、对位聚苯
球体1Cr18Ni9TiSS 304
阀座、阀杆2Cr13A246-416
双头螺栓35CrMoAA193-B7

外形连接尺寸

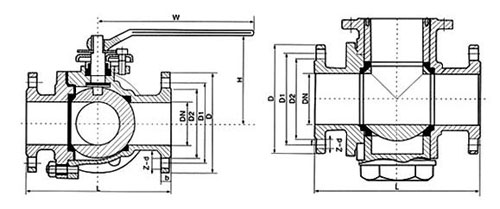

L型Q44F-16C手动三通球阀主要外形连接尺寸
型号公称通径
DN(mm)
尺寸(mm)
LL1DD1D2bfZ-dHW
Q44F-16C15150729565451424-1495130
201608010575551424-14110130 ,
251809011585651424-14120140
32200100135100781624-18144180
40220110145110851634-18152220
502401201601251001634-18182220
652601301801451201634-18193240
802801401951601352038-18217270
1003201602151801552038-18245350
125380190245210

185

2238-18282500
1504402202802402102438-23319600
20055026033529526526312-233801000
25067031040535532030312-254601400
30072037046041037530312-255201800
