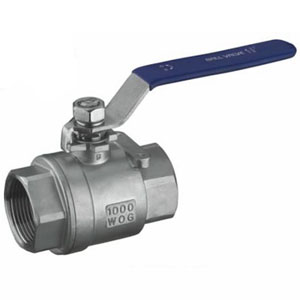

Q11F型二片式内螺纹球阀PN16～PN63

Q11F型二片式内螺纹球阀PN16～PN63适用于温度 -29～180℃（密封圈为增强聚四氟乙烯）或 -29～300℃（密封圈为对位聚苯）的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。

产品说明书下载点击获取产品安装图纸

上一个：[ GQ47H、GQ47F型手动上装式轨道球阀 ] 下一个：[GQ947H型轨道式钢制电动球阀]

产品说明

零件材料

Q11F型二片式内螺纹球阀PN16～PN63零件材料

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油	Q11F-16C、Q11F-25C Q11F-40C、Q11F-64C	A105、45	1Cr18/1Cr18Ni9Ti	不锈钢 SS304	聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL	聚四氟乙烯PTFE对位聚苯PPL
硝酸类	Q11F-16P、Q11F-25P Q11F-40P、Q11F-64P	SS304/1Cr18Ni19Ti	SS304/1Cr18Ni9Ti
醋酸类	Q11F-16R、Q11F-25R Q11F-40R、Q11F-64R	SS316/Cr18Ni12Mo2Ti	SS316/1Cr18Ni12Mo2Ti

外形结构连接尺寸

Q11F型二片式内螺纹球阀PN16～PN63连接尺寸
公称通径	管螺纹	尺寸（mm）						重量WT（g）
公称通径	管螺纹	d	L	W	H	E	D	D
6	1/4″	8	60	110	56	11.5	30	320
10	3/8″	18	60	110	58	11.5	31	320
15	1/2″	10.5	60	110	58	14	32	350
20	3/4″	13	67.5	110	62	15	38	430
25	1″	17	73	110	68	15	45	570
32	1 1/4″	22	90	150	75	18	53.4	1000
40	1 1/2″	25	97.5	150	83	19	63	1550
50	2″	32	112	150	90	19	73	2170
65	2 1/2″	40	132	180	95	21	92	3625
80	3″	50	156	220	100	27	109	5800
100	4″	65	196	250	115	29	138	7200

结构尺寸图

安装注意事项

1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，最易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。
